• 本文详细介绍了一种开关型手机充电器的工作原理,对初学者了解具体的开关电源电路及充电控制电路很有意义,这类文章,一般都较受读者欢迎,所以恳请喜欢动手制作、改造的朋友,能够记录下你们的心得,多赐良稿。   超力通手机旅行充电器适合给摩托罗拉308、328、338及368等系列手机电池充电。该充电器具有镍镉、镍氢、锂离子电池充电转换开关,并具有放电功能。在150~250V、40mA的交流市电输入时,可输出30050mA的直流电流。笔者根据实物绘出了工作原理图,供读者参考。    该充电器采用了RCC型开关电源,
  • 本文详细介绍了一种开关型手机充电器的工作原理,对初学者了解具体的开关电源电路及充电控制电路很有意义,这类文章,一般都较受读者欢迎,所以恳请喜欢动手制作、改造的朋友,能够记录下你们的心得,多赐良稿。   超力通手机旅行充电器适合给摩托罗拉308、328、338及368等系列手机电池充电。该充电器具有镍镉、镍氢、锂离子电池充电转换开关,并具有放电功能。在150~250V、40mA的交流市电输入时,可输出30050mA的直流电流。笔者根据实物绘出了工作原理图,供读者参考。   该充电器采用了RCC型开关电源, >>
  • 来源:www.midiqi.com/knowledge/a44899.html
  • 时 间:2014/7/29 15:52:27 阅读次数:1356 详细信息: 90%充电器参数调节的内在规律包含494和3842   声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的,
  • 时 间:2014/7/29 15:52:27 阅读次数:1356 详细信息: 90%充电器参数调节的内在规律包含494和3842 声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的, >>
  • 来源:zmdz.com/bbs/forum_read.asp?id=186460&page=0&property=0
  •   本文详细介绍了一种开关型手机充电器的工作原理,对初学者了解具体的开关电源电路及充电控制电路很有意义,这类文章,一般都较受读者欢迎,所以恳请喜欢动手制作、改造的朋友,能够记录下你们的心得,多赐良稿。   超力通手机旅行充电器适合给摩托罗拉308、328、338及368等系列手机电池充电。该充电器具有镍镉、镍氢、锂离子电池充电转换开关,并具有放电功能。在150~250V、40mA的交流市电输入时,可输出300±50mA的直流电流。笔者根据实物绘出了工作原理图,供读者参考。    该充电器采用
  •   本文详细介绍了一种开关型手机充电器的工作原理,对初学者了解具体的开关电源电路及充电控制电路很有意义,这类文章,一般都较受读者欢迎,所以恳请喜欢动手制作、改造的朋友,能够记录下你们的心得,多赐良稿。   超力通手机旅行充电器适合给摩托罗拉308、328、338及368等系列手机电池充电。该充电器具有镍镉、镍氢、锂离子电池充电转换开关,并具有放电功能。在150~250V、40mA的交流市电输入时,可输出300±50mA的直流电流。笔者根据实物绘出了工作原理图,供读者参考。   该充电器采用 >>
  • 来源:www.dzkf.cn/html/dianziDIY/2007/0510/2067.html
  • 概述:AD9910是AnalogDevice公司近年来推出的一款性价比很高的DDS芯片,它集成了14bit数模转换器(DAC)并且支持高达1GSPS的采样率,理想频率分辨率可以达到0.23Hz,具有32位相位累加器,自带线性或任意频率、相位或幅度扫频电路。内部自带反sinc修正电路,8个频率和相偏备份用于快速调频或调相。102432位内部RAM用于预先定义好的调制[3]。AD9910主要有4种工作方式:单频模式、RAM调制模式、DRG调制模式和并口调制模式。在单频模式下,AD9910输出点频信号。AD99
  • 概述:AD9910是AnalogDevice公司近年来推出的一款性价比很高的DDS芯片,它集成了14bit数模转换器(DAC)并且支持高达1GSPS的采样率,理想频率分辨率可以达到0.23Hz,具有32位相位累加器,自带线性或任意频率、相位或幅度扫频电路。内部自带反sinc修正电路,8个频率和相偏备份用于快速调频或调相。102432位内部RAM用于预先定义好的调制[3]。AD9910主要有4种工作方式:单频模式、RAM调制模式、DRG调制模式和并口调制模式。在单频模式下,AD9910输出点频信号。AD99 >>
  • 来源:www.520101.com/html/circuitry/22271153.html

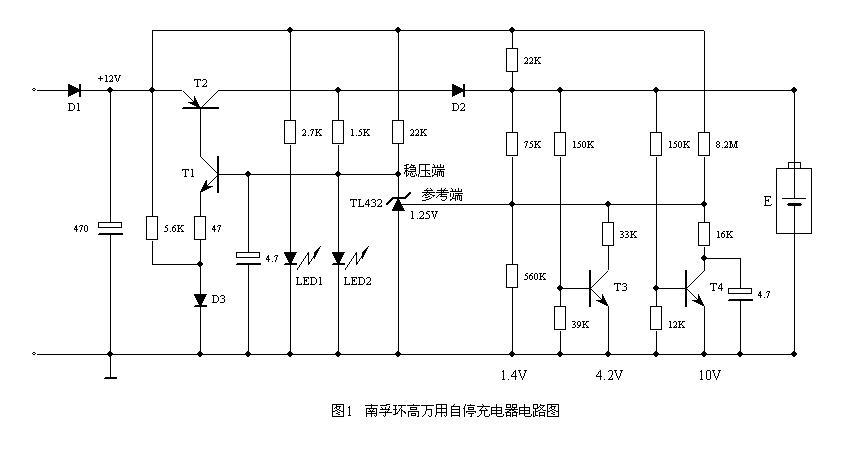

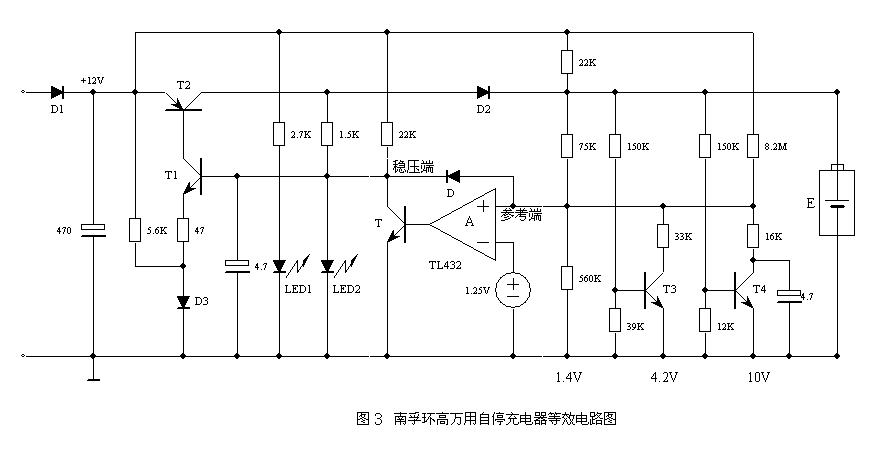

  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1.
  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1. >>
  • 来源:www.shoudian.org/forum.php?mod=viewthread&tid=68662&page=1
  •   手机充电器从字面上理解,即是给手机充电的产品,但手机充电器不仅仅只是给手机充电,还能为iPad、相机、mp3等进行充电,因此来说手机充电器的作用还是很大的。但是很多人并不清楚手机充电器的工作原理是怎样的,下面就由永乐通的技术人员为大家详细讲解一下吧:      手机充电器的工作原理:      所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时等控制电路构成。下面我们来看一下手机充电器的工作原理图:       220V交流输入,一端经过一个
  •   手机充电器从字面上理解,即是给手机充电的产品,但手机充电器不仅仅只是给手机充电,还能为iPad、相机、mp3等进行充电,因此来说手机充电器的作用还是很大的。但是很多人并不清楚手机充电器的工作原理是怎样的,下面就由永乐通的技术人员为大家详细讲解一下吧:      手机充电器的工作原理:      所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时等控制电路构成。下面我们来看一下手机充电器的工作原理图:      220V交流输入,一端经过一个 >>
  • 来源:www.dianyuanshipeiqi.net/xingyexinwen/28-56.html
  • 3.1 外部短路 完全充电的电池或电池芯分别在205和555的环境中放置 2h。然后,用连线短接每个电池芯或电池的正负极终端并确保全部外部电阻小于100m。短接后,保持24h,到电池芯或电池外壳的温度下降到电池芯或电池原始温度+电池芯或电池短路后的最大温升20%。试验后,电池或电池芯应不起火、不爆炸。 3.
  • 3.1 外部短路 完全充电的电池或电池芯分别在205和555的环境中放置 2h。然后,用连线短接每个电池芯或电池的正负极终端并确保全部外部电阻小于100m。短接后,保持24h,到电池芯或电池外壳的温度下降到电池芯或电池原始温度+电池芯或电池短路后的最大温升20%。试验后,电池或电池芯应不起火、不爆炸。 3. >>
  • 来源:www.kiaic.com/article/detail/822
  • 所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时等控制电路构成。 原装充电器(指线充)上所标注的输出参数:比如输出4。4V/1A、输出5.9V/400mA就是指内部稳压电源的相关参数。明白了这个道理,你很会知道一个(品质好的)手机充电器很容易改成一个质量优良的稳压电源! 比如输出4.
  • 所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时等控制电路构成。 原装充电器(指线充)上所标注的输出参数:比如输出4。4V/1A、输出5.9V/400mA就是指内部稳压电源的相关参数。明白了这个道理,你很会知道一个(品质好的)手机充电器很容易改成一个质量优良的稳压电源! 比如输出4. >>
  • 来源:www.dianping.com/home/a11953802
  • 企业介绍 海陆通是一家规模庞大的集研发、制造、销售于一体的通讯数码类产品公司,客户遍布全国及海外50多个国家。 海陆通是国内知 名的通讯、数码配件制造厂商之一,坐落在自然环境优美的东莞市黄江镇,拥有占地面积达6万多平方米的科技工业园,园内自建有7栋厂房、1栋综合型办公大楼 与5栋公寓式宿舍,总建筑面积多达十多万平方米。科技园装备有数百台先进的生产制造和自动检测设备,并建有高级无尘车间与先进的自动化生产线,组成了一个 高效率、大规模的生产基地。 海陆通始创于1998年的深圳宝安区,前身为“深圳
  • 企业介绍 海陆通是一家规模庞大的集研发、制造、销售于一体的通讯数码类产品公司,客户遍布全国及海外50多个国家。 海陆通是国内知 名的通讯、数码配件制造厂商之一,坐落在自然环境优美的东莞市黄江镇,拥有占地面积达6万多平方米的科技工业园,园内自建有7栋厂房、1栋综合型办公大楼 与5栋公寓式宿舍,总建筑面积多达十多万平方米。科技园装备有数百台先进的生产制造和自动检测设备,并建有高级无尘车间与先进的自动化生产线,组成了一个 高效率、大规模的生产基地。 海陆通始创于1998年的深圳宝安区,前身为“深圳 >>
  • 来源:shop.71.net/Prod_1172577223.html
  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1.
  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1. >>
  • 来源:www.shoudian.org/thread-68662-1-1.html
  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1.
  • 为了进一步分析南孚环高万用自停充电器,下面把电路图1中的TL432用等效电路模型重新画出如图3。当TL432参考端(图3中放大器A的+端)的电位>1.25V基准电压时,三极管T导通;当TL432参考端的电位<1.25V基准电压时,三极管T截止;另外,正常工作时稳压端的电位大于等于参考端的电位。在一般的应用中,TL432稳压端的电位>参考端的电位,图3中二极管D始终是截止的,分析时可以不考虑。在南孚环高万用自停充电器中,如果没有二极管D,当充电器电池两端的电压>1. >>
  • 来源:www.shoudian.org/forum.php?mod=viewthread&tid=68662&page=1
  •   工作原理:   太阳能电池在使用时由于太阳光的变化较大,其内阻又比较高,因此输出电压不稳定,输出电流也小,这就需要用一个直流变换电路变换电压后供手机电池充电,直流变换电路见图1,它是单管直流变换电路,采用单端反激式变换器电路的形式。当开关管VT1导通时,高频变压器T1初级线圈NP的感应电压为1正2负,次级线圈Ns为5正6负,整流二极管VD1处于截止状态,这时高频变压器T1通过初级线圈Np储存能量;当开关管VT1截止时,次级线圈Ns为5负6正,高频变压器T1中存储的能量通过VD1整流和电容C3滤波后向
  •   工作原理:   太阳能电池在使用时由于太阳光的变化较大,其内阻又比较高,因此输出电压不稳定,输出电流也小,这就需要用一个直流变换电路变换电压后供手机电池充电,直流变换电路见图1,它是单管直流变换电路,采用单端反激式变换器电路的形式。当开关管VT1导通时,高频变压器T1初级线圈NP的感应电压为1正2负,次级线圈Ns为5正6负,整流二极管VD1处于截止状态,这时高频变压器T1通过初级线圈Np储存能量;当开关管VT1截止时,次级线圈Ns为5负6正,高频变压器T1中存储的能量通过VD1整流和电容C3滤波后向 >>
  • 来源:www.ehsy.com/article/news_detail-24924
  • 时 间:2014/7/29 15:52:27 阅读次数:1182 详细信息: 90%充电器参数调节的内在规律包含494和3842   声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的,
  • 时 间:2014/7/29 15:52:27 阅读次数:1182 详细信息: 90%充电器参数调节的内在规律包含494和3842 声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的, >>
  • 来源:zmdz.com/bbs/forum_read.asp?id=186460&page=0&property=0
  • 时 间:2014/7/29 15:52:27 阅读次数:1352 详细信息: 90%充电器参数调节的内在规律包含494和3842   声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的,
  • 时 间:2014/7/29 15:52:27 阅读次数:1352 详细信息: 90%充电器参数调节的内在规律包含494和3842 声明: 1 以上照片均是川办亲自拍摄 2 照片内容可能会有错误, 3 充电器可能不完全一样,不要生搬硬套,否则后果自负 4 非专业人员尽量不要打开充电器,否则后果自负 图片说明: 图片中的同代表高压,低压同时上升和下降 图片中的低代表单独调 图片中的高代表单独调高压 有些充电器是先调低压,后调高压,有些是先调高压后调低压。 图中,写高的电阻就是调节转折电压的, >>
  • 来源:zmdz.com/bbs/forum_read.asp?id=186460&page=0&property=0
  • 手机充电器电路原理图与万能充电器   万能充电器是比较典型的一款手机充电器,它将市电220V电源经一支1N4007二极管整流后送到相应的振荡电路。220V 交流输入,一端经过一个4007 半波整流,另一端经过一个10 欧的电阻后,由10uF 电容滤波。这个10 欧的电阻用来做保护的,如果后面出现故障等导致过流,那么这个电阻将被烧断,从而避免引起更大的故障。右边的4007、4700pF 电容、82K电阻,构成一个高压吸收电路,当开关管13003 关断时,负责吸收线圈上的感应电压,从而防止高压加到开关管13
  • 手机充电器电路原理图与万能充电器   万能充电器是比较典型的一款手机充电器,它将市电220V电源经一支1N4007二极管整流后送到相应的振荡电路。220V 交流输入,一端经过一个4007 半波整流,另一端经过一个10 欧的电阻后,由10uF 电容滤波。这个10 欧的电阻用来做保护的,如果后面出现故障等导致过流,那么这个电阻将被烧断,从而避免引起更大的故障。右边的4007、4700pF 电容、82K电阻,构成一个高压吸收电路,当开关管13003 关断时,负责吸收线圈上的感应电压,从而防止高压加到开关管13 >>
  • 来源:www.dzsc.com/data/circuit-42015.html
  • (2) 对于1.5kW功率等级,输入电流有效值为15A,平均开关电流是13A,峰值电流为22A,需要电流定额至少为30A的开关器件。尽管这个方案提供了比较简单的单级功率变换,但也存在一些缺陷,如半导体器件承受的电压应力较高、输出电压调节性能差,输出电流纹波大。 为了降低器件的开关损耗,可以采用图5所示的软开关电路。给MOSFET设计的关断延时确保了IGBT的ZVS关断。在电流上升模式中,MOSFET分担了输出滤波电流,其电压应力为IGBT的一半。从而,可以采用600V的器件。同时,因关断损耗的降低,开关频
  • (2) 对于1.5kW功率等级,输入电流有效值为15A,平均开关电流是13A,峰值电流为22A,需要电流定额至少为30A的开关器件。尽管这个方案提供了比较简单的单级功率变换,但也存在一些缺陷,如半导体器件承受的电压应力较高、输出电压调节性能差,输出电流纹波大。 为了降低器件的开关损耗,可以采用图5所示的软开关电路。给MOSFET设计的关断延时确保了IGBT的ZVS关断。在电流上升模式中,MOSFET分担了输出滤波电流,其电压应力为IGBT的一半。从而,可以采用600V的器件。同时,因关断损耗的降低,开关频 >>
  • 来源:lunwen.freekaoyan.com/ligonglunwen/dianzi/20080218/120330402382302.shtml
  •   如上图所示为晶闸管充电器电路图,它由主回路和控制回路两部分组成。   1、主回路部分   市电220V经变压器T1降压后,次级主回路绕组有5个抽头,其中S2-1充6V蓄电池,S2-2充12V蓄电池或对6V蓄电池进行大电流充电,S2-3充18V蓄电池或对12V蓄电池进行大电流充电,S2-4对24V蓄电池充电。变压器次级输出经VD1桥式整流电路后,得到100Hz的脉动直流电压,这个脉动直流电压由晶闸管控制输出,输出端接有续流二极管VD5及滤波电感L,续流二极管的作用是在晶闸管停止导通期间对滤波电感及是输出
  •   如上图所示为晶闸管充电器电路图,它由主回路和控制回路两部分组成。   1、主回路部分   市电220V经变压器T1降压后,次级主回路绕组有5个抽头,其中S2-1充6V蓄电池,S2-2充12V蓄电池或对6V蓄电池进行大电流充电,S2-3充18V蓄电池或对12V蓄电池进行大电流充电,S2-4对24V蓄电池充电。变压器次级输出经VD1桥式整流电路后,得到100Hz的脉动直流电压,这个脉动直流电压由晶闸管控制输出,输出端接有续流二极管VD5及滤波电感L,续流二极管的作用是在晶闸管停止导通期间对滤波电感及是输出 >>
  • 来源:www.dzsc.com/data/Circuit-37846.html
