• 10kV母线电压互感器由3台JDZJ-10型单相电压互感器组合而成,一、二次绕组变比为10/0.1。35kV母线电压互感器由3台JDJJ-35型单相电压互感器组合而成,一、二次绕组变比为35/0.1。两者型号、电压等级、变比不同,但二次绕组电压额定值都为0.1kV,一次、二次绕组都为星形接法,并都带有1个接成开口三角形的用于绝缘监视的辅助二次绕组。变电站主变为Y/Δ-11接法,10kV母线电压超前35kV相应母线电压30°,又因10kV及35kV母线电压互感器的一、二次绕组接法相同,所
  • 10kV母线电压互感器由3台JDZJ-10型单相电压互感器组合而成,一、二次绕组变比为10/0.1。35kV母线电压互感器由3台JDJJ-35型单相电压互感器组合而成,一、二次绕组变比为35/0.1。两者型号、电压等级、变比不同,但二次绕组电压额定值都为0.1kV,一次、二次绕组都为星形接法,并都带有1个接成开口三角形的用于绝缘监视的辅助二次绕组。变电站主变为Y/Δ-11接法,10kV母线电压超前35kV相应母线电压30°,又因10kV及35kV母线电压互感器的一、二次绕组接法相同,所 >>
  • 来源:www.chinaet.net/news/201412/42875.html
  • 三相四线电度表接线图怎么接 详细?? 三相四线电度表接线图怎么接下面有十一个小孔, (哪进哪出) 你们用文字说下就可以没有标啊, 哪有六到... 三相电表接线图? 楼上两位楼主都是接互感器的接法,如果你要三进三出就是1,3,5,接电源接线(ABC),2,4,6接电... 三相四线的电表有几种接法。?
  • 三相四线电度表接线图怎么接 详细?? 三相四线电度表接线图怎么接下面有十一个小孔, (哪进哪出) 你们用文字说下就可以没有标啊, 哪有六到... 三相电表接线图? 楼上两位楼主都是接互感器的接法,如果你要三进三出就是1,3,5,接电源接线(ABC),2,4,6接电... 三相四线的电表有几种接法。? >>
  • 来源:it.da-quan.net/article.php?id=172549653

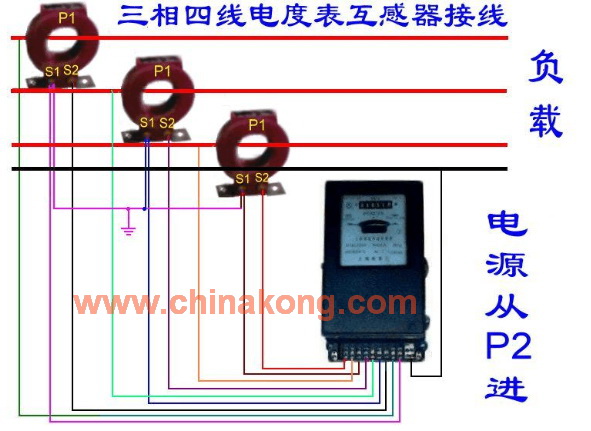

  • 三相电表互感器接法 三相四线电表接线图  注:电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择,连接仪表的导线用1.5mm平方的单芯bv线就可以了。 三相四线电表接线图/接线方法 翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧s2端,即电流进线端; 3、6、9接电流互感器二次侧s1端,即电流出线端; 2、5、8分别接三相电源; 10、11是接零端。为了安全,应将电流互感器s2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持
  • 三相电表互感器接法 三相四线电表接线图 注:电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择,连接仪表的导线用1.5mm平方的单芯bv线就可以了。 三相四线电表接线图/接线方法 翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧s2端,即电流进线端; 3、6、9接电流互感器二次侧s1端,即电流出线端; 2、5、8分别接三相电源; 10、11是接零端。为了安全,应将电流互感器s2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持 >>
  • 来源:www.ppyst.com/read/dy9iL05WeDRuY1FkRWRzU21UQTA.html

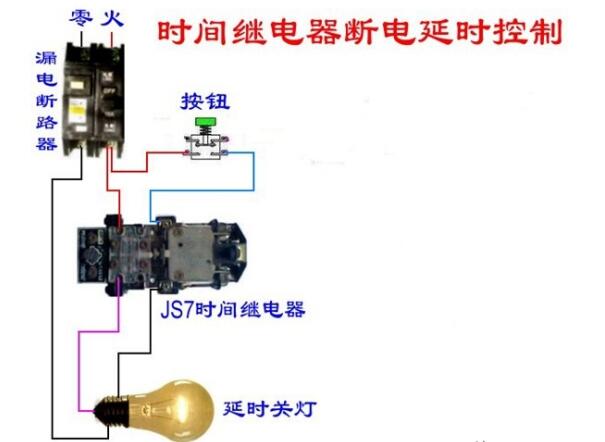

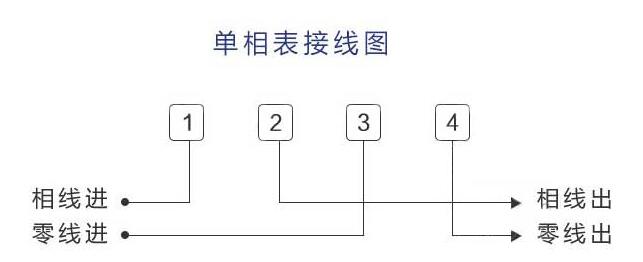

  • 重庆电工培训学校分享电工接线电路图大全,分享几种常见的电路图接线方法,单相电表接线方法,时间继电器断电延时控制,双联开关的2种双控电路接线方法,通电延时断电等。  单相电表接线图  单相电度表的进火线与出火线调换  时间继电器断电延时控制  双控电路接线图  通电延时断电接线图
  • 重庆电工培训学校分享电工接线电路图大全,分享几种常见的电路图接线方法,单相电表接线方法,时间继电器断电延时控制,双联开关的2种双控电路接线方法,通电延时断电等。 单相电表接线图 单相电度表的进火线与出火线调换 时间继电器断电延时控制 双控电路接线图 通电延时断电接线图 >>
  • 来源:www.wj166.com/news/show/?t=23-764.html
  •   注:电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择,连接仪表的导线用1.5mm平方的单芯BV线就可以了。   三相四线电表接线图/接线方法   翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S2端,即电流进线端;   3、6、9接电流互感器二次侧S1端,即电流出线端;   2、5、8分别接三相电源;   10、11是接零端。为了安全,应将电流互感器S2端连接后接地。   注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2
  •   注:电源的进线端省画的断路器、万能转换开关。互感器的变配比值要根据用电的容量来选择,连接仪表的导线用1.5mm平方的单芯BV线就可以了。   三相四线电表接线图/接线方法   翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S2端,即电流进线端;   3、6、9接电流互感器二次侧S1端,即电流出线端;   2、5、8分别接三相电源;   10、11是接零端。为了安全,应将电流互感器S2端连接后接地。   注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2 >>
  • 来源:www.bzw315.com/zx/shcs/403986.html
  • 导轨式分时电表 DD862 机械表 DT862 机械式电表 DT862-K嵌入式电表 塑壳断路器、漏电断路器、小型断路器、DW45万能断路器、智能变频器、智能软起动、双电源转换开关、KBO控制与保护开关、交流接触器 等产品。 双吉电气认为:客户的信赖才是我们的价值所在。我们努力为你提供性价比最高的产品,诚信为商,我们说到做到,互惠互利,为你提供细致的服务,确保我们的合作让你放心。诚挚欢迎你的来电咨询!www.
  • 导轨式分时电表 DD862 机械表 DT862 机械式电表 DT862-K嵌入式电表 塑壳断路器、漏电断路器、小型断路器、DW45万能断路器、智能变频器、智能软起动、双电源转换开关、KBO控制与保护开关、交流接触器 等产品。 双吉电气认为:客户的信赖才是我们的价值所在。我们努力为你提供性价比最高的产品,诚信为商,我们说到做到,互惠互利,为你提供细致的服务,确保我们的合作让你放心。诚挚欢迎你的来电咨询!www. >>
  • 来源:www.chzsj.net/TaCheng-sjnewsd/85432.aspx
  •   电能表,是用来测量电能的仪表,又称电度表,火表,电能表,千瓦小时表,指测量各种电学量的仪表。   当把电能表接入被测电路时,电流线圈和电压线圈中就有交变电流流过,这两个交变电流分别在它们的铁芯中产生交变的磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力的作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大,通过电流线圈的电流越大,铝盘中感应出的涡流也越大,使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大,转矩也越大,铝盘转动也就越快。铝盘转动时,又受到永久
  •   电能表,是用来测量电能的仪表,又称电度表,火表,电能表,千瓦小时表,指测量各种电学量的仪表。   当把电能表接入被测电路时,电流线圈和电压线圈中就有交变电流流过,这两个交变电流分别在它们的铁芯中产生交变的磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力的作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大,通过电流线圈的电流越大,铝盘中感应出的涡流也越大,使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大,转矩也越大,铝盘转动也就越快。铝盘转动时,又受到永久 >>
  • 来源:www.diangon.com/thread-13506-1-1.html?_t_t_t=0.017919997684657574
  • 翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全,应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
  • 翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全,应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=18133&from=singlemessage&isappinstalled=1
  • 三相电子式电能表的主要特点就是它用电量的数值显示采用的计量方式是三相四线或者是三相三线有功电能,因此十分适合在执行单费率电价的企事业单位和公司、商业居民住宅小区以及使用到三相电能设备的相关场所中使用,它的电量计量能够将正方向的有功电量全部计入,且反向的电量是计入正向之中,井井有序稳定。在显示屏的选择方面则是选择了能偶像是6位小数的液晶LED数字显示屏幕,这款屏幕可以显示5位整数和1位小数或者是6位整数加上1位小数以及5位整数和2位小数,当然所显示的方式是可以自行的选择,根据实际的需求和情况而定。 三相
  • 三相电子式电能表的主要特点就是它用电量的数值显示采用的计量方式是三相四线或者是三相三线有功电能,因此十分适合在执行单费率电价的企事业单位和公司、商业居民住宅小区以及使用到三相电能设备的相关场所中使用,它的电量计量能够将正方向的有功电量全部计入,且反向的电量是计入正向之中,井井有序稳定。在显示屏的选择方面则是选择了能偶像是6位小数的液晶LED数字显示屏幕,这款屏幕可以显示5位整数和1位小数或者是6位整数加上1位小数以及5位整数和2位小数,当然所显示的方式是可以自行的选择,根据实际的需求和情况而定。 三相 >>
  • 来源:www.lixindianbiao.com/BaiShan-dianbiao/356033.aspx
  • 单相电能表工作原理 电能计量单元 被计量电能的电流通过分流器采样得到电压信号,再通过专用计量芯片内部的差放电路将电压信号放大,放大后的信号经过A/D转换成与其成比例的数字信号,再 经过数字相位校正和高通滤波去除信号中的直流分量然后进入数字乘法器的一个输入端。 被计量电能的电压信号经过电阻分压器取样,通过专用计量内部的差放电路将信号放大,再经过A/D转换成与其成比例的数字信号,进入数字乘法器的另一个输入 端与电流通道的信号进行乘法运算,完成被计量电能的瞬时功率测量。 乘法器输出瞬时功率通过数字低通滤波器进行
  • 单相电能表工作原理 电能计量单元 被计量电能的电流通过分流器采样得到电压信号,再通过专用计量芯片内部的差放电路将电压信号放大,放大后的信号经过A/D转换成与其成比例的数字信号,再 经过数字相位校正和高通滤波去除信号中的直流分量然后进入数字乘法器的一个输入端。 被计量电能的电压信号经过电阻分压器取样,通过专用计量内部的差放电路将信号放大,再经过A/D转换成与其成比例的数字信号,进入数字乘法器的另一个输入 端与电流通道的信号进行乘法运算,完成被计量电能的瞬时功率测量。 乘法器输出瞬时功率通过数字低通滤波器进行 >>
  • 来源:blog.sina.com.cn/s/blog_60018e3801017nsz.html
  • 三只互感器安装在断路器负载侧,三相火线从互感器穿过。 互感器和电度表的接线如下: 1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。 3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。 2、5、8为电压接线,依次接A、B、C相电。 10端子接零线。
  • 三只互感器安装在断路器负载侧,三相火线从互感器穿过。 互感器和电度表的接线如下: 1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。 3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。 2、5、8为电压接线,依次接A、B、C相电。 10端子接零线。 >>
  • 来源:www.diangon.com/wenku/dgjs/dgjc/201610/00035120.html?_t_t_t=0.9411679240874946
  • 订货示例 订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容 例1:型号:ALL80-AV3 例2:型号:ALL80-AV3/C 输入:10/0.1KV 输入:450V 通讯:RS485/MODBUS-RTU 例3:型号:ALL80-AV3/K 例2:型号:ALL80-AV3/B 输入:400V 输入:100V 开关量输入:3路开关量输入 变送输出:3路DC4-20mA输出 (未作说明则按默认设置出厂) 联系人:『高跃』15657770821,QQ:475184512/11495
  • 订货示例 订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容 例1:型号:ALL80-AV3 例2:型号:ALL80-AV3/C 输入:10/0.1KV 输入:450V 通讯:RS485/MODBUS-RTU 例3:型号:ALL80-AV3/K 例2:型号:ALL80-AV3/B 输入:400V 输入:100V 开关量输入:3路开关量输入 变送输出:3路DC4-20mA输出 (未作说明则按默认设置出厂) 联系人:『高跃』15657770821,QQ:475184512/11495 >>
  • 来源:www.rongbiz.com/product/show-4606549.html
  • 电表的接线形式有很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经电流互感器和电压互感器接线的。但总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。 三相四线电能表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其有11个这么多接线端,此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。 (1)直接接入
  • 电表的接线形式有很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经电流互感器和电压互感器接线的。但总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。 三相四线电能表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其有11个这么多接线端,此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。 (1)直接接入 >>
  • 来源:sheweikeji.com/fuwu/?tid=426
  • 电表的接线形式有很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经电流互感器和电压互感器接线的。但总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。 三相四线电能表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其有11个这么多接线端,此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。 (1)直接接入
  • 电表的接线形式有很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经电流互感器和电压互感器接线的。但总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。 三相四线电能表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其有11个这么多接线端,此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。 (1)直接接入 >>
  • 来源:sheweikeji.com/fuwu/?tid=426
  • 重庆电工培训学校分享电工接线电路图大全,分享几种常见的电路图接线方法,单相电表接线方法,时间继电器断电延时控制,双联开关的2种双控电路接线方法,通电延时断电等。  单相电表接线图  单相电度表的进火线与出火线调换  时间继电器断电延时控制  双控电路接线图  通电延时断电接线图
  • 重庆电工培训学校分享电工接线电路图大全,分享几种常见的电路图接线方法,单相电表接线方法,时间继电器断电延时控制,双联开关的2种双控电路接线方法,通电延时断电等。 单相电表接线图 单相电度表的进火线与出火线调换 时间继电器断电延时控制 双控电路接线图 通电延时断电接线图 >>
  • 来源:www.wj166.com/news/show/?t=23-764.html
  • 产品名称: 三相电流表 产品型号: 产品展商: 浙江恒诺 简单介绍 X系列数显三相电流表电测表适用于电力电网自动化控制系统对电流参数的测量和显示,三相电流表具有显示直观、精度高、CT、PT变化可调稳定性好、抗震动等优点。产品符合GB/T13978-1992
  • 产品名称: 三相电流表 产品型号: 产品展商: 浙江恒诺 简单介绍 X系列数显三相电流表电测表适用于电力电网自动化控制系统对电流参数的测量和显示,三相电流表具有显示直观、精度高、CT、PT变化可调稳定性好、抗震动等优点。产品符合GB/T13978-1992 >>
  • 来源:www.18show.cn/zt500370/Product_2013644072.html
  • 电度表型号是用字母和数字的排列来表示的,内容如下:类别代号 组别代号 设计序号 派生号 。 如我们常用的家用单相电度表:DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线:D--单相;S--三相三线;T--三相四线。 表示用途的分类:D--多功能;S--电子式;X--无功;Y--预付费;F--复费率。 3、设计序号用阿拉伯数字表示。 每个制造厂的设计序号不同,如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971,正泰公司的为66
  • 电度表型号是用字母和数字的排列来表示的,内容如下:类别代号 组别代号 设计序号 派生号 。 如我们常用的家用单相电度表:DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线:D--单相;S--三相三线;T--三相四线。 表示用途的分类:D--多功能;S--电子式;X--无功;Y--预付费;F--复费率。 3、设计序号用阿拉伯数字表示。 每个制造厂的设计序号不同,如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971,正泰公司的为66 >>
