• 为使开关电源在恶劣环境及突发故障状况下安全可靠,提出了几种实用的保护电路,并对电路的工作原理进行了详尽分析。   1 引言   评价开关电源的质量指标应该是以安全性、可靠性为第一原则。在电气技术指标满足正常使用要求的条件下,为使电源在恶劣环境及突发故障情况下安全可靠地工作,必须设计多种保护电路,比如防浪涌的软启动,防过压、欠压、过热、过流、短路、缺相等保护电路。   2 开关电源常用的几种保护电路   2.
  • 为使开关电源在恶劣环境及突发故障状况下安全可靠,提出了几种实用的保护电路,并对电路的工作原理进行了详尽分析。   1 引言   评价开关电源的质量指标应该是以安全性、可靠性为第一原则。在电气技术指标满足正常使用要求的条件下,为使电源在恶劣环境及突发故障情况下安全可靠地工作,必须设计多种保护电路,比如防浪涌的软启动,防过压、欠压、过热、过流、短路、缺相等保护电路。   2 开关电源常用的几种保护电路   2. >>
  • 来源:news.eefocus.com/article/11-04/932701301996674.html?sort=1111_1118_1428_0
  • 一、整机电路结构特性及电源电路组成与工作过程 (一) 整机电路结构特性 三洋 A3 机芯是日本三洋公司 90 年代初与我国共同开发生产的 2l 英寸直角平面遥控彩 色电视机机芯。我国已有好几个生产厂家在 90 年代初已开始产销,常见的机型有:三洋 CR2079、CEM214C、CK2179、北京 8320A、北京 8320 一 l、8320 一 1N、8320DI、8320DN、 83202、83203、83203K、8320G、8345l、北京 2132MA、凯歌 4C5403 一 1、厦华 XT
  • 一、整机电路结构特性及电源电路组成与工作过程 (一) 整机电路结构特性 三洋 A3 机芯是日本三洋公司 90 年代初与我国共同开发生产的 2l 英寸直角平面遥控彩 色电视机机芯。我国已有好几个生产厂家在 90 年代初已开始产销,常见的机型有:三洋 CR2079、CEM214C、CK2179、北京 8320A、北京 8320 一 l、8320 一 1N、8320DI、8320DN、 83202、83203、83203K、8320G、8345l、北京 2132MA、凯歌 4C5403 一 1、厦华 XT >>
  • 来源:www.wx66.com.cn/showinfo-2-733-0.html

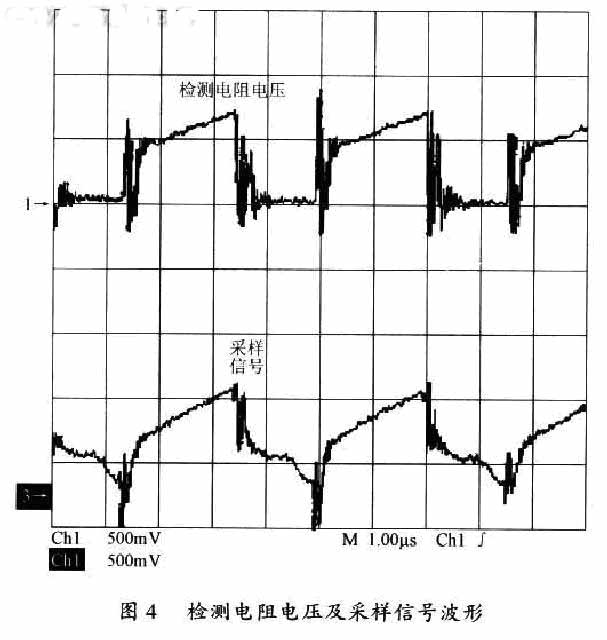

  •   引言   UC3842是美国Unltmde公司生产的一种性能优良的电流控制型脉宽调制芯片,它具有管脚数量少,外围电路简单等特点,因而得到了广泛的应用。但随着UC3842开关频率的提高,由它所构成的开关电源的保护电路也出现了很多问题。本文分析了UC3842保护电路的缺陷及改进的方法。   1 UC3842的典型应用   UC3842的典型应用电路如图l所示。该电路主要由桥式整流电路,高频变压器,MOS功率管以及电流型脉宽调制芯片UC3842构成。其工作原理为:220V的交流电经过桥式整流滤波电路后,得到
  •   引言   UC3842是美国Unltmde公司生产的一种性能优良的电流控制型脉宽调制芯片,它具有管脚数量少,外围电路简单等特点,因而得到了广泛的应用。但随着UC3842开关频率的提高,由它所构成的开关电源的保护电路也出现了很多问题。本文分析了UC3842保护电路的缺陷及改进的方法。   1 UC3842的典型应用   UC3842的典型应用电路如图l所示。该电路主要由桥式整流电路,高频变压器,MOS功率管以及电流型脉宽调制芯片UC3842构成。其工作原理为:220V的交流电经过桥式整流滤波电路后,得到 >>
  • 来源:www.laogu.com/wz_44360.htm
  • 1、鉴流线圈能最大程度地感应到主振荡管电流的变化情况。 2、T1鉴流线圈后级接法基本上是通用型PWM整流、滤波线路。相对于一般鉴别电源总电流的方法,它的鉴流输出功率大,易于后极的再处理,鉴流输出的电压Vop1随电源输入电压变化较小,其值主要取决于振荡管上的电流脉动波形的积分。这样,就使输入电压的低端与高端能得到基本相同的过流保护特性。 RW为人工设定过流保护点的调节电位器;R3、R6、R9为正反馈电阻,用以设定保护点的阀值电压;RT为正温度系数的热敏电阻。电源正常工作时,Uop2<<Uop3
  • 1、鉴流线圈能最大程度地感应到主振荡管电流的变化情况。 2、T1鉴流线圈后级接法基本上是通用型PWM整流、滤波线路。相对于一般鉴别电源总电流的方法,它的鉴流输出功率大,易于后极的再处理,鉴流输出的电压Vop1随电源输入电压变化较小,其值主要取决于振荡管上的电流脉动波形的积分。这样,就使输入电压的低端与高端能得到基本相同的过流保护特性。 RW为人工设定过流保护点的调节电位器;R3、R6、R9为正反馈电阻,用以设定保护点的阀值电压;RT为正温度系数的热敏电阻。电源正常工作时,Uop2<<Uop3 >>
  • 来源:www.kaiguandianyuan.wang/news/show.php?itemid=202

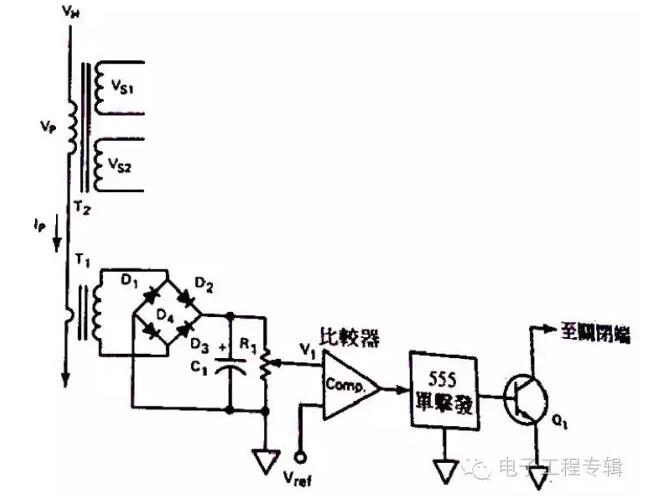

  •   不管是放在电源的输入端或是输出端部分都能做到叫好的效果,同样的此电路也能适合于多路输出的电源供应器,但是有一点,对于多组输出要使的各个电流限制能达到其作用,要用一帆工夫,   上图的工作原理是:   T1用来检测T2的初级电流,T1后经二极管整流后电容滤波,可变电阻R1用来设定比较器输入端的临限电压,在正长工作情况下,比较器的Vref参考输入端电压会高于电卫器R1上的电压,此时比较器的输出会在高电平,此时的555IC(单激多谐振荡器)会有低电平的输出,使Q1保持在关闭状态.   如果过载发生时,电压
  •   不管是放在电源的输入端或是输出端部分都能做到叫好的效果,同样的此电路也能适合于多路输出的电源供应器,但是有一点,对于多组输出要使的各个电流限制能达到其作用,要用一帆工夫,   上图的工作原理是:   T1用来检测T2的初级电流,T1后经二极管整流后电容滤波,可变电阻R1用来设定比较器输入端的临限电压,在正长工作情况下,比较器的Vref参考输入端电压会高于电卫器R1上的电压,此时比较器的输出会在高电平,此时的555IC(单激多谐振荡器)会有低电平的输出,使Q1保持在关闭状态.   如果过载发生时,电压 >>
  • 来源:mt.sohu.com/20160910/n468151318.shtml

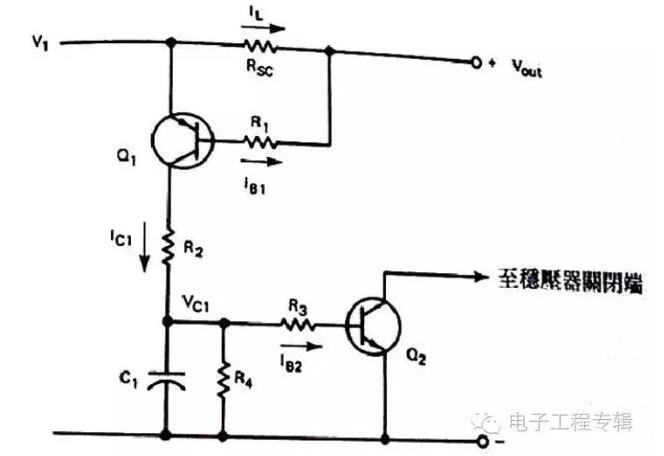

  • 上图所画的电流限制电路图适合于各种电路的电源供应器。此种电路的输出部分是与控制电路共地的。 工作原理是:在正常的工作情况下,流入到Rsc上的Il不会产生很大的压降,那么就不会使Q1导通,若负载电流足够大就会在Rsc上产生电压,使Q1导通。若Q1在OFF装态时,而且Ic1=0时C1会全部放电掉,因此Q2也会处于OFF状态,如果Il电流逐渐增加时,则Il*Rsc=VbeQ1+Ib1R1 此时会集电极会有电流Ic1流过,并有下面的时间常数将C1充电 T=R2*C1 那么C1上的电压是: Vc1=Ib2R3+V
  • 上图所画的电流限制电路图适合于各种电路的电源供应器。此种电路的输出部分是与控制电路共地的。 工作原理是:在正常的工作情况下,流入到Rsc上的Il不会产生很大的压降,那么就不会使Q1导通,若负载电流足够大就会在Rsc上产生电压,使Q1导通。若Q1在OFF装态时,而且Ic1=0时C1会全部放电掉,因此Q2也会处于OFF状态,如果Il电流逐渐增加时,则Il*Rsc=VbeQ1+Ib1R1 此时会集电极会有电流Ic1流过,并有下面的时间常数将C1充电 T=R2*C1 那么C1上的电压是: Vc1=Ib2R3+V >>
  • 来源:www.dzsc.com/data/2016-9-5/110580.html
  • 上图所画的电流限制电路图适合于各种电路的电源供应器。此种电路的输出部分是与控制电路共地的。 工作原理是:在正常的工作情况下,流入到Rsc上的Il不会产生很大的压降,那么就不会使Q1导通,若负载电流足够大就会在Rsc上产生电压,使Q1导通。若Q1在OFF装态时,而且Ic1=0时C1会全部放电掉,因此Q2也会处于OFF状态,如果Il电流逐渐增加时,则Il*Rsc=VbeQ1+Ib1R1 此时会集电极会有电流Ic1流过,并有下面的时间常数将C1充电 T=R2*C1 那么C1上的电压是: Vc1=Ib2R3+V
  • 上图所画的电流限制电路图适合于各种电路的电源供应器。此种电路的输出部分是与控制电路共地的。 工作原理是:在正常的工作情况下,流入到Rsc上的Il不会产生很大的压降,那么就不会使Q1导通,若负载电流足够大就会在Rsc上产生电压,使Q1导通。若Q1在OFF装态时,而且Ic1=0时C1会全部放电掉,因此Q2也会处于OFF状态,如果Il电流逐渐增加时,则Il*Rsc=VbeQ1+Ib1R1 此时会集电极会有电流Ic1流过,并有下面的时间常数将C1充电 T=R2*C1 那么C1上的电压是: Vc1=Ib2R3+V >>
  • 来源:www.ailab.cn/view/201609046723.html
  •   当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,SPN8822A内的开关管因第5脚无电压而关闭。此时,电芯与保护板之间处于断开状态,即电芯的充电回路被切断,电芯将停止充电,保护板处于过充电状态并一直保持。等到保护板接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正向与放电回路的方向相同,故放电回路可以进行放电。当电芯的电压低于4.
  •   当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,SPN8822A内的开关管因第5脚无电压而关闭。此时,电芯与保护板之间处于断开状态,即电芯的充电回路被切断,电芯将停止充电,保护板处于过充电状态并一直保持。等到保护板接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正向与放电回路的方向相同,故放电回路可以进行放电。当电芯的电压低于4. >>
  • 来源:www.dianyuan.com/bbs/2430492.html
  • 在打嗝模式限流方案中,转换器开关进入一系列突发短脉冲,然后是睡眠时间,"打嗝"名称正是由此而来。一旦发生过载状况,开关转换器即进入打嗝模式,其中的睡眠时间是指开关断开预定时间。睡眠时间结束时,开关转换器将尝试从软启动状态重新启动。如果限流故障已清除,器件将恢复正常工作,否则重新进入打嗝模式。 打嗝模式限流方案克服了上面讨论的两种过流保护的缺点。首先,它解决了散热问题,因为睡眠时间降低了平均负载电流,使转换器得以冷却。其次,一旦过载条件消除,器件便能平稳地自动恢复。 但是,如果启动过程中
  • 在打嗝模式限流方案中,转换器开关进入一系列突发短脉冲,然后是睡眠时间,"打嗝"名称正是由此而来。一旦发生过载状况,开关转换器即进入打嗝模式,其中的睡眠时间是指开关断开预定时间。睡眠时间结束时,开关转换器将尝试从软启动状态重新启动。如果限流故障已清除,器件将恢复正常工作,否则重新进入打嗝模式。 打嗝模式限流方案克服了上面讨论的两种过流保护的缺点。首先,它解决了散热问题,因为睡眠时间降低了平均负载电流,使转换器得以冷却。其次,一旦过载条件消除,器件便能平稳地自动恢复。 但是,如果启动过程中 >>
  • 来源:www.labtoday.net/a/jishuziliao/20180623/3910.html
  • 上图的工作原理是: T1用来检测T2 的初级电流,T1 后经二极管整流后电容滤波,可变电阻R1用来设定比较器输入端的临限电压,在正长工作情况下,比较器的Vref参考输入端电压会高于电卫器R1上的电压,此时比较器的输出会在高电平,此时的555IC(单激多谐振荡器)会有低电平的输出,使Q1保持在关闭状态. 如果过载发生时,电压V1会高于VREF,使的比较器在底电位,IC555输入端由高电位至底电位的转换过程,会在IC555输出端产生单激输出,而将Q1 ON,C极连到关闭的输入端或是PWM电路的柔和启动电容器
  • 上图的工作原理是: T1用来检测T2 的初级电流,T1 后经二极管整流后电容滤波,可变电阻R1用来设定比较器输入端的临限电压,在正长工作情况下,比较器的Vref参考输入端电压会高于电卫器R1上的电压,此时比较器的输出会在高电平,此时的555IC(单激多谐振荡器)会有低电平的输出,使Q1保持在关闭状态. 如果过载发生时,电压V1会高于VREF,使的比较器在底电位,IC555输入端由高电位至底电位的转换过程,会在IC555输出端产生单激输出,而将Q1 ON,C极连到关闭的输入端或是PWM电路的柔和启动电容器 >>
  • 来源:www.dzsc.com/data/2016-9-5/110580.html
  •   图3 电路是一个典型的实际开关电源部分电路   防雷单元: 当有雷击, 产生高压经电网导入电源时, 由Rv1、Rv2、Rv3、F1、F2、F3 和FDG 组成的电路进行保护. 当加在压敏电阻两端的电压超过其工作电压时, 其阻值降低, 使高压能量被压敏电阻所消耗, 若电流过大, F1、F2、F3 会烧毁保护后级电路。   防开机浪涌单元: 当电源开启瞬间, 要对C 充电, 由于瞬间电流大, 其能量全消耗在温控电阻Rt上, 由于Rt 的特性是随温度上升电阻呈指数关系减小( Rt 为负温系数元件) , 瞬
  •   图3 电路是一个典型的实际开关电源部分电路   防雷单元: 当有雷击, 产生高压经电网导入电源时, 由Rv1、Rv2、Rv3、F1、F2、F3 和FDG 组成的电路进行保护. 当加在压敏电阻两端的电压超过其工作电压时, 其阻值降低, 使高压能量被压敏电阻所消耗, 若电流过大, F1、F2、F3 会烧毁保护后级电路。   防开机浪涌单元: 当电源开启瞬间, 要对C 充电, 由于瞬间电流大, 其能量全消耗在温控电阻Rt上, 由于Rt 的特性是随温度上升电阻呈指数关系减小( Rt 为负温系数元件) , 瞬 >>
  • 来源:www.dzsc.com/data/2017-3-2/111664.html
  • 开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗。R2 仅在开机瞬间起作用。 用晶闸管作启动限流保护安全可靠,但电路比较复杂些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流保护, 它既经济又简单更安全可靠,如图3。 1.2 雷浪涌电流保护 电网输电线受到雷击或感
  • 开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗。R2 仅在开机瞬间起作用。 用晶闸管作启动限流保护安全可靠,但电路比较复杂些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流保护, 它既经济又简单更安全可靠,如图3。 1.2 雷浪涌电流保护 电网输电线受到雷击或感 >>
  • 来源:lights.ofweek.com/2017-03/ART-11001-2200-30110386.html
  • LED开关电源过热保护电路 直流LED开关电源中开关稳压器的高集成化和轻量小体积,使其单位体积内的功率密度大大提高,因此如果电源装置内部的元器件对其工作环境温度的要求没有相应提高,必然会使电路性能变坏,元器件过早失效。因此在大功率直流LED开关电源中应该设过热保护电路。
  • LED开关电源过热保护电路 直流LED开关电源中开关稳压器的高集成化和轻量小体积,使其单位体积内的功率密度大大提高,因此如果电源装置内部的元器件对其工作环境温度的要求没有相应提高,必然会使电路性能变坏,元器件过早失效。因此在大功率直流LED开关电源中应该设过热保护电路。 >>
  • 来源:blog.ifeng.com/article/37484955.html
  • 图3 整流、滤波电路过压、欠压保护   (1)整流失压检测保护电路:主开关电源的市电整流、滤波电路正常时,其滤波C1、C2 的中间应为整流电压的一半,当市电为AC220 V 时,C1 正极的电压为300 V,C1 负极的电压为150 V 左右。   V1 的集电极Vc 电压为20 V 左右,V1 基极的VD5反偏截止,对开关电源不产生影响;当市电整流、滤波电路发生开路、短路、漏电故障,而引起整流后的电压降低或为0 V 时,VD5 正偏导通,V1 导通,其集电极电压分两路:一路为V2 提供正向电压,V2
  • 图3 整流、滤波电路过压、欠压保护   (1)整流失压检测保护电路:主开关电源的市电整流、滤波电路正常时,其滤波C1、C2 的中间应为整流电压的一半,当市电为AC220 V 时,C1 正极的电压为300 V,C1 负极的电压为150 V 左右。   V1 的集电极Vc 电压为20 V 左右,V1 基极的VD5反偏截止,对开关电源不产生影响;当市电整流、滤波电路发生开路、短路、漏电故障,而引起整流后的电压降低或为0 V 时,VD5 正偏导通,V1 导通,其集电极电压分两路:一路为V2 提供正向电压,V2 >>
  • 来源:www.jxtobo.com/920851.html
  • 论文简介: 里面所包括的10种电路模型和公式,都是在电路稳态下的基本公式。后八种电路是在图1图2两种电路的基础上变换的结果。这些公式和模型既有独立性又有连续性,这些是我们学习开关电源的基础。如果我们把这一章的内容看成售楼大厅的沙盘模型,以下几章内容就是构成楼房的砖、瓦、钢筋、水泥和必要的设施。 本章
  • 论文简介: 里面所包括的10种电路模型和公式,都是在电路稳态下的基本公式。后八种电路是在图1图2两种电路的基础上变换的结果。这些公式和模型既有独立性又有连续性,这些是我们学习开关电源的基础。如果我们把这一章的内容看成售楼大厅的沙盘模型,以下几章内容就是构成楼房的砖、瓦、钢筋、水泥和必要的设施。 本章 >>
  • 来源:www.co188.com/jh/t157970.html
  • 产品特点: 全球适用AC输入电源 有短路、过载、过压保护、过温保护 内置EMI滤波器、纹波极小 100%满负荷烧机测试 小体积、高效率 符合EN60950 GB4943 UL60950安全标准 符合GB9254 EN55022 EMC标准 1年品质保证
  • 产品特点: 全球适用AC输入电源 有短路、过载、过压保护、过温保护 内置EMI滤波器、纹波极小 100%满负荷烧机测试 小体积、高效率 符合EN60950 GB4943 UL60950安全标准 符合GB9254 EN55022 EMC标准 1年品质保证 >>
  • 来源:385785.shop.cecb2b.com/shop/_nic_385785_4047499.html
  • 电容的设计电感设计是以逆变输出的峰值电压为设计工况,因为这个工况产生最大的电流峰值,决定了电感的极限特征。然而,由于逆变输出峰值电压时占空比最大,不一定是纹波最大,因此,电容的设计应该以纹波最大的工况为设计依据。以三只磁环叠绕的电感为例,仿真找出输出纹波最大值大约发生在占空比=0.
  • 电容的设计电感设计是以逆变输出的峰值电压为设计工况,因为这个工况产生最大的电流峰值,决定了电感的极限特征。然而,由于逆变输出峰值电压时占空比最大,不一定是纹波最大,因此,电容的设计应该以纹波最大的工况为设计依据。以三只磁环叠绕的电感为例,仿真找出输出纹波最大值大约发生在占空比=0. >>
  • 来源:e.pinnace.cn/63716.shtml
