• : NPN型和PNP型基本开关电路图 上面的基本电路离实际设计电路还有些距离:由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程(当晶体管断开时,由于R1的存在,减慢了基极电荷的释放,所以Ic不会马上变为零)。也就是说发射极接地型开关电路存在关断时间,不能直接应用于中高频开关。 1.
  • : NPN型和PNP型基本开关电路图 上面的基本电路离实际设计电路还有些距离:由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程(当晶体管断开时,由于R1的存在,减慢了基极电荷的释放,所以Ic不会马上变为零)。也就是说发射极接地型开关电路存在关断时间,不能直接应用于中高频开关。 1. >>
  • 来源:www.52micromcu.com/a/jichuzhishi/yingjian/2015/0606/22283.html
  • 三极管的工作原理 三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。  一、电流放大 下面的分析仅对于NPN型硅三极管。如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够
  • 三极管的工作原理 三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。 一、电流放大 下面的分析仅对于NPN型硅三极管。如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够 >>
  • 来源:www.mwtee.com/article-1233-1.html
  • 光敏三极管组成的带自锁功能的光控继电器开关电路图 篇二 : 三极管自锁开关电路图 三极管自锁电路的实现 如果一个脉冲只需要能自锁,不需另一个脉冲要解开,楼上的是可以如果是想实现,第一个脉冲锁,第二个解,第三个锁,第四个解这种循环状态,则楼上的答案是不可以换言之,如果楼主是想靠脉冲来实现控制2颗电晶体的翻转答案是肯定的,,,不可以!!!最少也要四颗电晶体构成D触发器,或是T触发器如果不是强烈要求电晶体来完成,仅仅是想实现功能则可以考虑555触发器, 完全可以满足需求.
  • 光敏三极管组成的带自锁功能的光控继电器开关电路图 篇二 : 三极管自锁开关电路图 三极管自锁电路的实现 如果一个脉冲只需要能自锁,不需另一个脉冲要解开,楼上的是可以如果是想实现,第一个脉冲锁,第二个解,第三个锁,第四个解这种循环状态,则楼上的答案是不可以换言之,如果楼主是想靠脉冲来实现控制2颗电晶体的翻转答案是肯定的,,,不可以!!!最少也要四颗电晶体构成D触发器,或是T触发器如果不是强烈要求电晶体来完成,仅仅是想实现功能则可以考虑555触发器, 完全可以满足需求. >>
  • 来源:www.t262.com/read/113325.html
  • 图3是一个实用的光控延迟开关,工作条件是:需要为RG外面制作一个遮光筒,这样平时无论外面光线强弱如何,只要无直射光线射入遮光筒,RG均无强光照射而呈高电阻。图3~图5电路均有此要求。电路工作过程是:平时RG为高电阻,VT1截止,VT2也同样截止,K不动作。当用手电筒或激光笔对准遮光筒里的RG照射一下,RG立刻呈低电阻,VT1导通,因VT1导通时其等效电阻很小,C1很快充满电荷,VT2也导通,K吸合,被控电器工作。停止光照后,VT1虽恢复截止,但C1所储存的电荷可通过R向VT2发射结放电,仍能维持VT2保持
  • 图3是一个实用的光控延迟开关,工作条件是:需要为RG外面制作一个遮光筒,这样平时无论外面光线强弱如何,只要无直射光线射入遮光筒,RG均无强光照射而呈高电阻。图3~图5电路均有此要求。电路工作过程是:平时RG为高电阻,VT1截止,VT2也同样截止,K不动作。当用手电筒或激光笔对准遮光筒里的RG照射一下,RG立刻呈低电阻,VT1导通,因VT1导通时其等效电阻很小,C1很快充满电荷,VT2也导通,K吸合,被控电器工作。停止光照后,VT1虽恢复截止,但C1所储存的电荷可通过R向VT2发射结放电,仍能维持VT2保持 >>
  • 来源:www.diyleyuan.com/index.php?m=content&c=index&a=show&catid=23&id=152

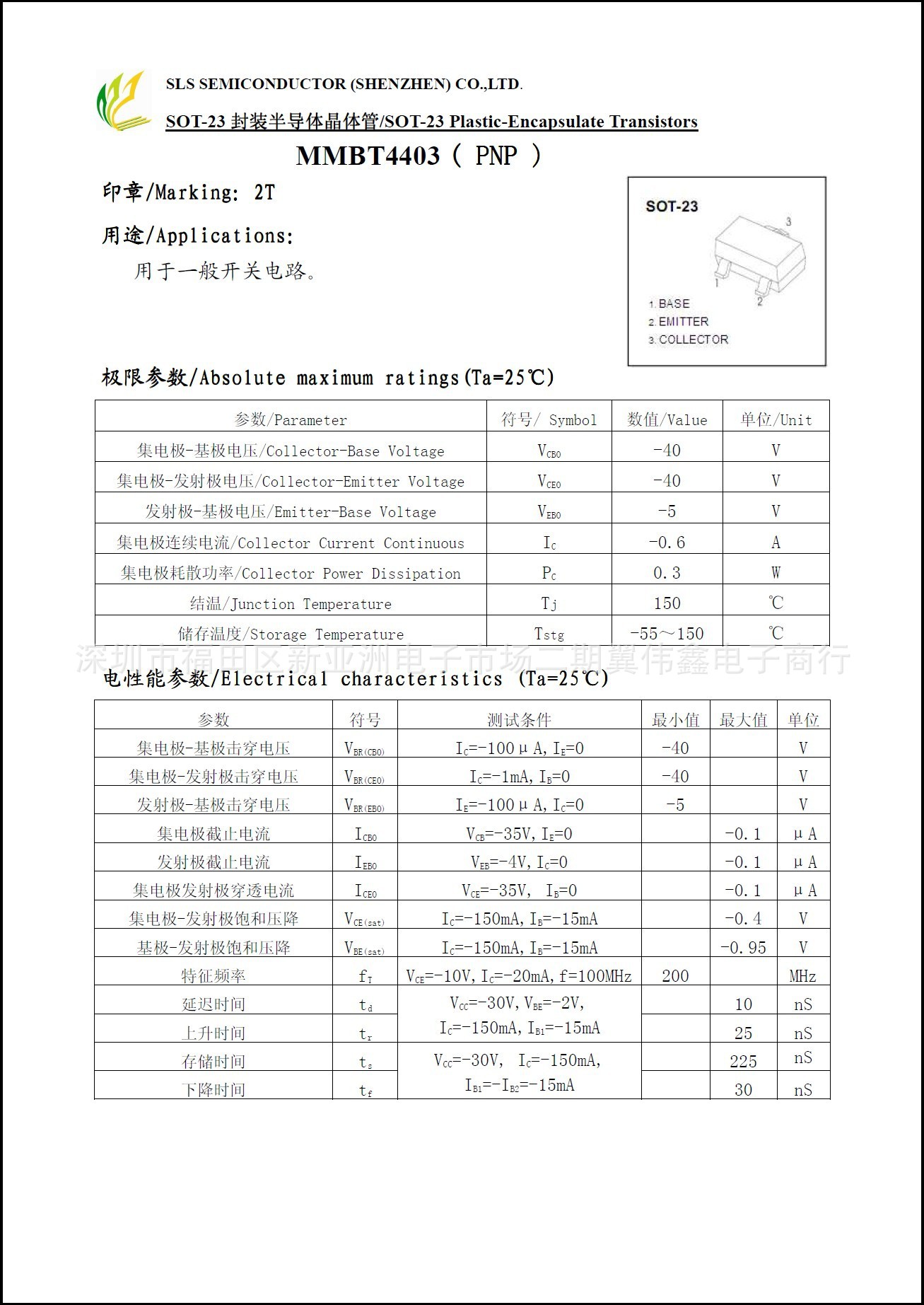

  • 『三联盛SLS贴片三极管 MMBT4403 开关电路晶体管 PNP』的供应商『深圳市福田区新亚洲电子市场二期翼伟鑫电..』的联系方式为13480920071,0755-23883325,联系人:郭伟鑫
  • 『三联盛SLS贴片三极管 MMBT4403 开关电路晶体管 PNP』的供应商『深圳市福田区新亚洲电子市场二期翼伟鑫电..』的联系方式为13480920071,0755-23883325,联系人:郭伟鑫   >>
  • 来源:china.makepolo.com/product-picture/100288947974_0.html
  •   什么是三极管?   半导体三极管又称晶体三极管或晶体管。具有三个电极,能起放大、振荡或开关等作用的半导体电子器件。   在半导体锗或硅的单晶上制备两个能相互影响的PN结,组成一个PNP(或NPN)结构。中间的N区(或P区)叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别叫基极b、发射极e和集电极c。   结构与操作原理   三极管的基本结构是两个反向连结的PN接面,如图1所示,可有PNP和NPN两种组合。三个接出来的端点依序称为发射极(Emitter,E)、基极(Base,B)
  •   什么是三极管?   半导体三极管又称晶体三极管或晶体管。具有三个电极,能起放大、振荡或开关等作用的半导体电子器件。   在半导体锗或硅的单晶上制备两个能相互影响的PN结,组成一个PNP(或NPN)结构。中间的N区(或P区)叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别叫基极b、发射极e和集电极c。   结构与操作原理   三极管的基本结构是两个反向连结的PN接面,如图1所示,可有PNP和NPN两种组合。三个接出来的端点依序称为发射极(Emitter,E)、基极(Base,B) >>
  • 来源:www.szhhe.com/newsShow.asp?id=4660
  • ,比赛正式开始,三位队员马上投入到操作当中,绘制电路图、焊接电路、书写论文,一切都进行得井然有序,三个人配合默契。要在短短的四天时间里做出一个完整的电子系统,考验的不仅是各模块同学的技术,更考验选手之间的配合度。许多参赛队伍在最终联机调试中败下阵来,前功尽弃。科学讲求精确性,失之毫厘,差之千里。在比赛过程中,由于时间紧迫,队员们必须争分夺秒,有时当后勤人员把晚餐送过来的时候,发现他的午饭依然未动。他们真的是腾出了所有的精力来查资料、调整参数和整理元件等等,但睡眠却是隔天精力的必要准备,所以三个人或者每天睡
  • ,比赛正式开始,三位队员马上投入到操作当中,绘制电路图、焊接电路、书写论文,一切都进行得井然有序,三个人配合默契。要在短短的四天时间里做出一个完整的电子系统,考验的不仅是各模块同学的技术,更考验选手之间的配合度。许多参赛队伍在最终联机调试中败下阵来,前功尽弃。科学讲求精确性,失之毫厘,差之千里。在比赛过程中,由于时间紧迫,队员们必须争分夺秒,有时当后勤人员把晚餐送过来的时候,发现他的午饭依然未动。他们真的是腾出了所有的精力来查资料、调整参数和整理元件等等,但睡眠却是隔天精力的必要准备,所以三个人或者每天睡 >>
  • 来源:cuc.fjnu.edu.cn/newscenter/xhjh/190410/14618.html
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。  图1 NPN与PNP  表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。 图1 NPN与PNP 表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才 >>
  • 来源:www.68idc.cn/help/opersys/qt/20160513615667.html

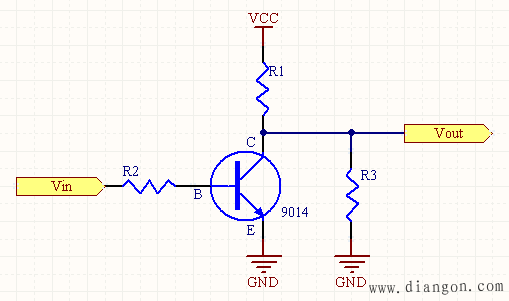

  • e是最后的射极接地电路的形式,r3是限流电阻,r2是防止晶体管在没有输入时受外界干扰导通,限流电阻可以根据外界输入电压与0.6v的插值/限定电流 得到,r2不能太大,否则微小扰动就会引起晶体管导通,也不能太小,太小的话晶体管导通时会有较多无用电流流过r2。rc可以直接换成负载。 这个电路的输出与输入是反向180度的,可以做反向器,也可以起到电压转换的作用,比如输入3v输出5v等等。 但是由于这个电路是由共发射极放大电路得来的,那么共发射极放大电路的频率特性不好的特点他也有,怎么办?加一个加速电容!在哪加
  • e是最后的射极接地电路的形式,r3是限流电阻,r2是防止晶体管在没有输入时受外界干扰导通,限流电阻可以根据外界输入电压与0.6v的插值/限定电流 得到,r2不能太大,否则微小扰动就会引起晶体管导通,也不能太小,太小的话晶体管导通时会有较多无用电流流过r2。rc可以直接换成负载。 这个电路的输出与输入是反向180度的,可以做反向器,也可以起到电压转换的作用,比如输入3v输出5v等等。 但是由于这个电路是由共发射极放大电路得来的,那么共发射极放大电路的频率特性不好的特点他也有,怎么办?加一个加速电容!在哪加 >>
  • 来源:www.lxway.com/489985116.htm
  • 1.基极必须串接电阻,保护基极。保护CPU的IO口。 2.基极依据PNP或者NPN管子加上拉电阻或者下拉电阻。 3.集电极电阻阻值依据驱动电流实际情况调整。相同基极电阻也能够依据实际情况调整。 基极和发射极须要串接电阻,该电阻的作用是在输入呈高阻态时使晶体管可靠截止。极小值是在前级驱动使晶体管饱和时与基极限流电阻分压后可以满足晶体管的临界饱和,实际选择时会大大高于这个极小值。通常外接干扰越小、负载越重准许的阻值就越大。通常採用10K量级。 防止三极
  • 1.基极必须串接电阻,保护基极。保护CPU的IO口。 2.基极依据PNP或者NPN管子加上拉电阻或者下拉电阻。 3.集电极电阻阻值依据驱动电流实际情况调整。相同基极电阻也能够依据实际情况调整。 基极和发射极须要串接电阻,该电阻的作用是在输入呈高阻态时使晶体管可靠截止。极小值是在前级驱动使晶体管饱和时与基极限流电阻分压后可以满足晶体管的临界饱和,实际选择时会大大高于这个极小值。通常外接干扰越小、负载越重准许的阻值就越大。通常採用10K量级。 防止三极 >>
  • 来源:www.lxway.com/565151614.htm
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。  图1 NPN与PNP  表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。 图1 NPN与PNP 表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才 >>
  • 来源:www.myexception.cn/internet/2094422.html
  • 关键词: 我公司长期提供【供应浙大中控DCS晶体管开关量输出卡XP362、SP362】,价格低廉,如果您对我们的【供应浙大中控DCS晶体管开关量输出卡XP362、SP362】感兴趣,请随时拨打下方的电话,点击留言或QQ与我交谈,联系我时,请说是在中国供应商上看到的,谢谢!干触点开关量输入卡XP363(B) 干触点开关量输入卡是智能型8路干触点开关量输入卡,采用光电隔离卡件提供隔离的24V/48V直流巡检电压,具有自检功能。 卡件技术指标 型 号 xp363(B) 卡件电源 5V供电电源     5vDC,
  • 关键词: 我公司长期提供【供应浙大中控DCS晶体管开关量输出卡XP362、SP362】,价格低廉,如果您对我们的【供应浙大中控DCS晶体管开关量输出卡XP362、SP362】感兴趣,请随时拨打下方的电话,点击留言或QQ与我交谈,联系我时,请说是在中国供应商上看到的,谢谢!干触点开关量输入卡XP363(B) 干触点开关量输入卡是智能型8路干触点开关量输入卡,采用光电隔离卡件提供隔离的24V/48V直流巡检电压,具有自检功能。 卡件技术指标 型 号 xp363(B) 卡件电源 5V供电电源     5vDC, >>
  • 来源:www.app17.com/supply/offerdetail/2756040.html
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。  图1 NPN与PNP  表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。 图1 NPN与PNP 表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才 >>
  • 来源:www.68idc.cn/help/opersys/qt/20160513615667.html
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。  图1 NPN与PNP  表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才
  • 三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。 图1 NPN与PNP 表2 NPN和PNP的工作状态及条件 如上 图1所示,对于NPN来说,使Ube<Uon,三极管断开,Ube>Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub>Uon即可使之导通。 对于PNP来说,使Ueb<Uon,三极管断开,Ueb>Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才 >>
  • 来源:www.myexception.cn/internet/2094422.html
  • 例如,当大家看到符号时,因为该符号的箭头是由基极指向发射极的,说明当发射结处在正向偏置时,电流是由基极流向发射极。根据前面所讨论的内容已知,当PN结处在正向偏置时,电流是由P型半导体流向N型半导体,由此可得,该三极管的基区是P型半导体,其它的两个区都是N型半导体,所以该三极管为NPN型三极管。 三极管开关特性的实际应用
  • 例如,当大家看到符号时,因为该符号的箭头是由基极指向发射极的,说明当发射结处在正向偏置时,电流是由基极流向发射极。根据前面所讨论的内容已知,当PN结处在正向偏置时,电流是由P型半导体流向N型半导体,由此可得,该三极管的基区是P型半导体,其它的两个区都是N型半导体,所以该三极管为NPN型三极管。 三极管开关特性的实际应用 >>
  • 来源:blog.ifeng.com/article/44815169.html
  • 图1 三极管电子开关电路图 图1为晶体三极管开关电路在电动玩具中的实际应用,图中VT表示开关三极管,M表示玩具电动机,S表示开关,基极限流电阻器R和电源GB组成。VT采用NPN型小型功率硅管 SS8050,其集电极最大允许电流可高达1.5A,以满足电动机启动电流的要求。M选用的是工作电压为3V的小型直流电动机,对应的电源GB亦为3V。 那么要如何确定VT基极限流电阻器R呢?根据三极管的电流分配作用,在基极输入一个较弱的电流IB,就可以控制集电极电流IC有较强的变化。假设VT电流放大系数hfe250,电动
  • 图1 三极管电子开关电路图 图1为晶体三极管开关电路在电动玩具中的实际应用,图中VT表示开关三极管,M表示玩具电动机,S表示开关,基极限流电阻器R和电源GB组成。VT采用NPN型小型功率硅管 SS8050,其集电极最大允许电流可高达1.5A,以满足电动机启动电流的要求。M选用的是工作电压为3V的小型直流电动机,对应的电源GB亦为3V。 那么要如何确定VT基极限流电阻器R呢?根据三极管的电流分配作用,在基极输入一个较弱的电流IB,就可以控制集电极电流IC有较强的变化。假设VT电流放大系数hfe250,电动 >>
  • 来源:blog.ifeng.com/article/44815169.html
  •   截止状态:   当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态。开关三极管处于截止状态的特征是发射结,集电结均处于反向偏置。    饱和导通状态:   当加在三极管发射结的电压大于PN结的导通电压,并且当基极的电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不再怎么变化,此时三极管失去电流放大作用,集电极和发射极之间的电压很小,集电极和
  •   截止状态:   当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态。开关三极管处于截止状态的特征是发射结,集电结均处于反向偏置。   饱和导通状态:   当加在三极管发射结的电压大于PN结的导通电压,并且当基极的电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不再怎么变化,此时三极管失去电流放大作用,集电极和发射极之间的电压很小,集电极和 >>
  • 来源:info.makepolo.com/htmls/8/63/863.html
