• 该保护电路可防止洗衣机过载或因漏水而烧坏电机。电路如图所示,按下AN电源接通,BG1导通,继电器J吸合,其常开触点J1和J2闭合,洗衣机正常运行。此时电动机电流小,与电机串联的变压器B2通过的电流也小,其次级感压低,不足以使BG2导通。若电机过载或卡死,B2次级感应电压增高,BG2导通,BG1截止,继电器J释放,触点J1,J2断开,切断电源。X,Y引出两要导通线,端头衷以海绵等易浸润物,固定在桶底的转轴旁。漏水时,X,Y间电阻减小,电源电压通过R2,X,Y加到BG2基极使之导通,BG1截止,继电器J释放,
  • 该保护电路可防止洗衣机过载或因漏水而烧坏电机。电路如图所示,按下AN电源接通,BG1导通,继电器J吸合,其常开触点J1和J2闭合,洗衣机正常运行。此时电动机电流小,与电机串联的变压器B2通过的电流也小,其次级感压低,不足以使BG2导通。若电机过载或卡死,B2次级感应电压增高,BG2导通,BG1截止,继电器J释放,触点J1,J2断开,切断电源。X,Y引出两要导通线,端头衷以海绵等易浸润物,固定在桶底的转轴旁。漏水时,X,Y间电阻减小,电源电压通过R2,X,Y加到BG2基极使之导通,BG1截止,继电器J释放, >>
  • 来源:e.pinnace.cn/60411.shtml
  •   TOP249Y 在本电路中的直流电压范围为100~ 450 V,一旦超出了该电压范围,TOP249Y 将自动关闭。电阻R 10使用20. 5 K 电阻值从外部将流限值设定为仅略高于低电压工作时的满载峰值电流,从而允许使用更小的变压器磁芯,同时避免启动和输出负载瞬态的磁芯饱和。VR1即瞬电压抑制管,型号是P6KE200, 电容C 11与之并联以降低齐纳箝位的损耗。D1为阻断二极管型号可选UF4006.
  •   TOP249Y 在本电路中的直流电压范围为100~ 450 V,一旦超出了该电压范围,TOP249Y 将自动关闭。电阻R 10使用20. 5 K 电阻值从外部将流限值设定为仅略高于低电压工作时的满载峰值电流,从而允许使用更小的变压器磁芯,同时避免启动和输出负载瞬态的磁芯饱和。VR1即瞬电压抑制管,型号是P6KE200, 电容C 11与之并联以降低齐纳箝位的损耗。D1为阻断二极管型号可选UF4006. >>
  • 来源:www.hqps.com/baike/xianshishebei/209187.html

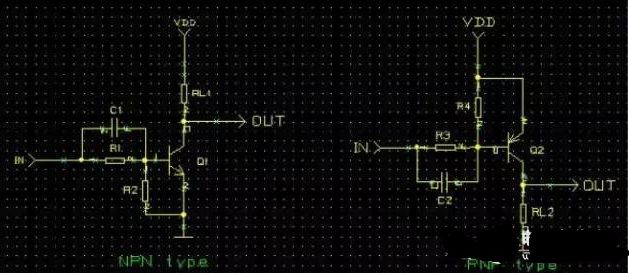

  • 四 : 开关三极管电路分类 开关三极管电路应用 开关三极管电路外形与普通三极管外形相同,当开关三极管电路工作于截止区和饱和区,相当于电路的切断和导通。[www.loach.net.cn)由于开关三极管电路具有完成断路和接通的功能,被广泛应用于各种开关电路之中包括:开关电源电路、高频振荡电路、驱动电路、模数转换电路、脉冲电路及输出电路等。那么开关三极管电路怎么看呢?开关三极管电路知识有哪些呢?下面就和我一起来了解一下吧!
  • 四 : 开关三极管电路分类 开关三极管电路应用 开关三极管电路外形与普通三极管外形相同,当开关三极管电路工作于截止区和饱和区,相当于电路的切断和导通。[www.loach.net.cn)由于开关三极管电路具有完成断路和接通的功能,被广泛应用于各种开关电路之中包括:开关电源电路、高频振荡电路、驱动电路、模数转换电路、脉冲电路及输出电路等。那么开关三极管电路怎么看呢?开关三极管电路知识有哪些呢?下面就和我一起来了解一下吧! >>
  • 来源:www.loach.net.cn/946069.html

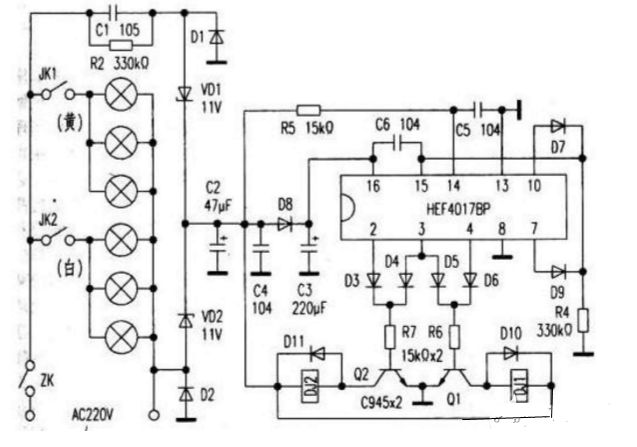

  • ,虚线左面是普通照明线路,右面是电子开关部分。VD1~VD4、VS组成开关的主回路,VT1、VT2组成开关控制回路。平时,VT2基极无人体触摸电流注入,处于截止状态,VD1~VD4整流输出220V脉动直流电经R3使VT1导通,VS处于关断状态,灯不亮。当人手触摸一下电极M时,人体泄漏电流经R6、R5、R4分压,其正半周使VT2导通,C1存储的电荷很快通过VT2泄放,VT1因无基极电流而关闭,VD1~VD4整流输出220V脉动直流电经R2使VS导通,电灯HL被点亮。当人手离开电极M后,VT2因无基极电流而截
  • ,虚线左面是普通照明线路,右面是电子开关部分。VD1~VD4、VS组成开关的主回路,VT1、VT2组成开关控制回路。平时,VT2基极无人体触摸电流注入,处于截止状态,VD1~VD4整流输出220V脉动直流电经R3使VT1导通,VS处于关断状态,灯不亮。当人手触摸一下电极M时,人体泄漏电流经R6、R5、R4分压,其正半周使VT2导通,C1存储的电荷很快通过VT2泄放,VT1因无基极电流而关闭,VD1~VD4整流输出220V脉动直流电经R2使VS导通,电灯HL被点亮。当人手离开电极M后,VT2因无基极电流而截 >>
  • 来源:00dz.com/qwzz/ShowArticle.asp?ArticleID=78
  • 行程开关就是限位开关,就是说限制位置的开关,比如使用电动机带动链条或者皮带拖动一个什么物体,要把它拖到一个位置,必须在要到达的地方停止电动机,就必须采用这个限位开关,防止误操作或者提前退后操作,它起的作用就是这个。 行程开关是位置开关(又称限位开关)的一种,是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路,达到一定的控制目的。通常,这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
  • 行程开关就是限位开关,就是说限制位置的开关,比如使用电动机带动链条或者皮带拖动一个什么物体,要把它拖到一个位置,必须在要到达的地方停止电动机,就必须采用这个限位开关,防止误操作或者提前退后操作,它起的作用就是这个。 行程开关是位置开关(又称限位开关)的一种,是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路,达到一定的控制目的。通常,这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。 >>
  • 来源:www.diangon.com/thread-29393-1-1.html
  • 对于市场上到处可见的手机充电器,万能充不断的增多,但质量又不是很高,经常会出现问题,扔了可惜,故教大家几招分析手机充电器原理的分析,希望能给大家修理带来些帮助。 <<与广大电子爱好者更好的互动交流,容源电子网已开通电子论坛,欢迎来到电子论坛与同行们分享、学习经验。》 分析一个电源,往往从输入开始着手。220V交流输入,一端一个4007半波整流,另一端一个10欧的电阻后,由10uF电容滤波。10欧的电阻用来做保护的,出现故障等导致过流,那么电阻将被烧断,从而避免引起更大的故障。右边的4007、4
  • 对于市场上到处可见的手机充电器,万能充不断的增多,但质量又不是很高,经常会出现问题,扔了可惜,故教大家几招分析手机充电器原理的分析,希望能给大家修理带来些帮助。 <<与广大电子爱好者更好的互动交流,容源电子网已开通电子论坛,欢迎来到电子论坛与同行们分享、学习经验。》 分析一个电源,往往从输入开始着手。220V交流输入,一端一个4007半波整流,另一端一个10欧的电阻后,由10uF电容滤波。10欧的电阻用来做保护的,出现故障等导致过流,那么电阻将被烧断,从而避免引起更大的故障。右边的4007、4 >>
  • 来源:www.dziuu.com/dz/24/310181043.shtml
  • 一、主电路   从交流电网输入、直流输出的全过程,包括: 1、输入滤波器:其作用是将电网存在的杂波过滤,同时也阻碍本机产生的杂波反馈到公共电网。 2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换。 3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越校 4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。 二、控制电路   一方面从输出端取样,经与设定标准进行比较,然后去控制逆变器,改变其频率或脉宽,达到输出稳定,另一方面
  • 一、主电路   从交流电网输入、直流输出的全过程,包括: 1、输入滤波器:其作用是将电网存在的杂波过滤,同时也阻碍本机产生的杂波反馈到公共电网。 2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换。 3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越校 4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。 二、控制电路   一方面从输出端取样,经与设定标准进行比较,然后去控制逆变器,改变其频率或脉宽,达到输出稳定,另一方面 >>
  • 来源:www.gongkong.com/article/201601/62640.html
  • Buck电路原理 Buck电路是一种对电流参数进行变换的电路是基本的DC-DC电路之一,Buck变换器简单点称为降压式变换器,是一种输出电压小于输入电压的单管不隔离直流变换器。它输出的平均电压小于输入电压,而且极性一样。Buck的电路最大的特点就是它工作效率高,可靠性好,输出电压纹波较大。电容降压的工作原理并不复杂,它是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。 Buck电路主要应用于低压大电流领域,他的目的就是为了解决续流管的导通损耗问题。采用一般的二极管续流,他的导通电阻较大,应用
  • Buck电路原理 Buck电路是一种对电流参数进行变换的电路是基本的DC-DC电路之一,Buck变换器简单点称为降压式变换器,是一种输出电压小于输入电压的单管不隔离直流变换器。它输出的平均电压小于输入电压,而且极性一样。Buck的电路最大的特点就是它工作效率高,可靠性好,输出电压纹波较大。电容降压的工作原理并不复杂,它是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。 Buck电路主要应用于低压大电流领域,他的目的就是为了解决续流管的导通损耗问题。采用一般的二极管续流,他的导通电阻较大,应用 >>
  • 来源:www.wanwulian.com/news/20170703/show-30895.html
  • 开关电源的间歇振荡,是一种较为常见的故障现象,故障率远远高于无输出电压、输出电压偏高或偏低,其检修难度和故障表现,也复杂于上述三种故障。其表现为:输出电压时高时低或时有时无,伴随轻微的嗒、嗒声,或唧咦,唧咦声。 简单梳理一下,其故障原因,可分为过载型、欠电压型、空载型等三种情况。 1、过载型 该型故障在四种故障中,较为常见,检修难度为二星级。通常由开关变压器二次侧的整流二极管击穿、滤波电容漏电,或负载电路的IC器件、散热风扇等损坏所致。当解除相应负载支路后,或摘除电源本身故障元件后,电源即由间歇振荡
  • 开关电源的间歇振荡,是一种较为常见的故障现象,故障率远远高于无输出电压、输出电压偏高或偏低,其检修难度和故障表现,也复杂于上述三种故障。其表现为:输出电压时高时低或时有时无,伴随轻微的嗒、嗒声,或唧咦,唧咦声。 简单梳理一下,其故障原因,可分为过载型、欠电压型、空载型等三种情况。 1、过载型 该型故障在四种故障中,较为常见,检修难度为二星级。通常由开关变压器二次侧的整流二极管击穿、滤波电容漏电,或负载电路的IC器件、散热风扇等损坏所致。当解除相应负载支路后,或摘除电源本身故障元件后,电源即由间歇振荡 >>
  • 来源:www.whjkykj.com/index.php/View/501.html
  • 激光电话电路原理图如图所示。该电路以音频集成功放电路TDA2822为核心,分为发射和接收两个单元。在发射单元中,话筒MC将声波信号转化为电信号,经VQ1前置放大后送到IC-a功率放大,输出信号加在变压器T上,从而达到用音频信号调制激光的目的。在接收单元中,因发射端的音频信号调制的激光照射到光敏电阻器上,RG将光信号转化为电信号输入到IC-b中放大,直接推动扬声器发声。K为环境选择开关:置1时,接收器在高亮度环境中使用,如白天;置2时,接收器在低亮度环境中使用,如夜晚。 元器件选择:激光棒选择其外形小巧精
  • 激光电话电路原理图如图所示。该电路以音频集成功放电路TDA2822为核心,分为发射和接收两个单元。在发射单元中,话筒MC将声波信号转化为电信号,经VQ1前置放大后送到IC-a功率放大,输出信号加在变压器T上,从而达到用音频信号调制激光的目的。在接收单元中,因发射端的音频信号调制的激光照射到光敏电阻器上,RG将光信号转化为电信号输入到IC-b中放大,直接推动扬声器发声。K为环境选择开关:置1时,接收器在高亮度环境中使用,如白天;置2时,接收器在低亮度环境中使用,如夜晚。 元器件选择:激光棒选择其外形小巧精 >>
  • 来源:www.eeworm.com/dianlutu/349/16648.html
  •   常见的兆欧表根据其电压等级有100V、250V、500V,1000V,2500V,5000V等几种;从使用型式分又分为手摇式和电动式。高压电力设备绝缘预防性试验中,常用的兆欧表是1000V,2500V,5000V 。   常用手摇式兆欧表的原理接线如图1-1所示。从兆欧表外观看有三个接线端子,它们是:  图1-1 手摇式兆欧表原理接线图   “L”端子——线路端子,输出负极性直流高压时接于被试品的高压导体上。   “E”端子&md
  •   常见的兆欧表根据其电压等级有100V、250V、500V,1000V,2500V,5000V等几种;从使用型式分又分为手摇式和电动式。高压电力设备绝缘预防性试验中,常用的兆欧表是1000V,2500V,5000V 。   常用手摇式兆欧表的原理接线如图1-1所示。从兆欧表外观看有三个接线端子,它们是: 图1-1 手摇式兆欧表原理接线图   “L”端子——线路端子,输出负极性直流高压时接于被试品的高压导体上。   “E”端子&md >>
  • 来源:www.eeskill.cn/group/topic/id/5799
  • 【本作品下载内容为:"卡通5秒倒计时"模板,其他内容仅为参考,如需印刷成实物请先认真校稿,避免造成不必要的经济损失。】 【声明】未经权利人许可,任何人不得随意使用本网站的原创作品(含预览图),否则将按照我国著作权法的相关规定被要求承担最高达50万元人民币的赔偿责任。
  • 【本作品下载内容为:"卡通5秒倒计时"模板,其他内容仅为参考,如需印刷成实物请先认真校稿,避免造成不必要的经济损失。】 【声明】未经权利人许可,任何人不得随意使用本网站的原创作品(含预览图),否则将按照我国著作权法的相关规定被要求承担最高达50万元人民币的赔偿责任。 >>
  • 来源:weili.ooopic.com/weili_11860466.html
  • 北京大学 截至2016年12月底,学校有教师3414人,其中45岁以下青年教师1793人;教师中具有正高级职务的1353人,具有副高级职务的1532人;教师中有诺贝尔奖获得者1名,图灵奖获得者1名,在清华大学工作的中国科学院院士50人(其中外籍院士4人)、中国工程院院士37人(截至2017年11月),16名国家级高等学校教学名师,150人入选教育部长江学者奖励计划特聘教授,58人入选讲座教授,16人入选青年学者,208人获得国家杰出青年科学基金,106人获得优秀青年科学基金,千人计划入选者113人,青年千
  • 北京大学 截至2016年12月底,学校有教师3414人,其中45岁以下青年教师1793人;教师中具有正高级职务的1353人,具有副高级职务的1532人;教师中有诺贝尔奖获得者1名,图灵奖获得者1名,在清华大学工作的中国科学院院士50人(其中外籍院士4人)、中国工程院院士37人(截至2017年11月),16名国家级高等学校教学名师,150人入选教育部长江学者奖励计划特聘教授,58人入选讲座教授,16人入选青年学者,208人获得国家杰出青年科学基金,106人获得优秀青年科学基金,千人计划入选者113人,青年千 >>
  • 来源:all.100xuexi.com/SubItem/IndexInfoDetail.aspx?id=2e6cd6d2-c0d6-4f3c-bf26-99fb2f8b32fc
  • 变频器稳压电路原理分析; 想获得变频器维修图纸以及相关技术资料请从零开始变频器维修公众号。 1、反馈环路原理图:  2、工作原理: 当输出 U0 升高,经取样电阻 R7、R8、R10、R1 分压后,U1脚电压升高,当其超过 U1 脚基准电压后 U1脚输出高电平,使 1 导通,光耦 OT1 发光二极管发光,光电三极管导通, UC3842脚电位相应变低,从而改变 U1脚输出占空比减小,U0 降低。  当输出 U0 降低时,U1脚电压降低,当其低过 U1脚基准电压后 U1脚输出低电平,1 不导
  • 变频器稳压电路原理分析; 想获得变频器维修图纸以及相关技术资料请从零开始变频器维修公众号。 1、反馈环路原理图: 2、工作原理: 当输出 U0 升高,经取样电阻 R7、R8、R10、R1 分压后,U1脚电压升高,当其超过 U1 脚基准电压后 U1脚输出高电平,使 1 导通,光耦 OT1 发光二极管发光,光电三极管导通, UC3842脚电位相应变低,从而改变 U1脚输出占空比减小,U0 降低。 当输出 U0 降低时,U1脚电压降低,当其低过 U1脚基准电压后 U1脚输出低电平,1 不导 >>
  • 来源:sh.qihoo.com/pc/927baa8f20529c8da?sign=360_e39369d1
  • 振动给料机工作原理,振动给料机安装角度 产品介绍 本公司生产的给料机系直线振动式给料机,具有振动平稳、工作可靠、寿命长等特点,可为破碎机械连续、均匀的喂料,并对物料进行筛分,广泛用于选矿、建材、硅酸盐和化学工业中的破碎、筛分联合设备中。是国内给料机市场更新换代的新产品,是破碎、筛分生产线的必不可少的高效节能新设备。   振动给料机是以偏心轴为激振源,齿轮传动,噪声低,工作平稳,寿命长,同时可预先筛分细料,使破碎机效率更高。调节间隙栅条设计,防止物料堵塞,客户可选装调速电机,便于控制给料量,无需电机的频繁启
  • 振动给料机工作原理,振动给料机安装角度 产品介绍 本公司生产的给料机系直线振动式给料机,具有振动平稳、工作可靠、寿命长等特点,可为破碎机械连续、均匀的喂料,并对物料进行筛分,广泛用于选矿、建材、硅酸盐和化学工业中的破碎、筛分联合设备中。是国内给料机市场更新换代的新产品,是破碎、筛分生产线的必不可少的高效节能新设备。   振动给料机是以偏心轴为激振源,齿轮传动,噪声低,工作平稳,寿命长,同时可预先筛分细料,使破碎机效率更高。调节间隙栅条设计,防止物料堵塞,客户可选装调速电机,便于控制给料量,无需电机的频繁启 >>
  • 来源:www.findzd.com/offer/434182.html
  •   很明显,三次测量结果都表明传感器输出电压信号与重量基本成线性关系,作一拟合直线一黑色直 线,得到传感器输出电压信号与重量关系拟合直线参数表,见表1。由表1可知,传感器输出电压信号F(mV) 与重量妒(g)的关系可以表达为V=-0.120 11+0.004 92W。   2. 2数据放大   由于传感器输出的模拟信号比较微弱,因此必须通过一个模拟放大电路对其进行放大,才能满足A/D转 换器对输入信号电平的要求。本设计米用运算放大器NE5534对传感器输出的电压信号进行放大。由于传感器 的输出电压信号范
  •   很明显,三次测量结果都表明传感器输出电压信号与重量基本成线性关系,作一拟合直线一黑色直 线,得到传感器输出电压信号与重量关系拟合直线参数表,见表1。由表1可知,传感器输出电压信号F(mV) 与重量妒(g)的关系可以表达为V=-0.120 11+0.004 92W。   2. 2数据放大   由于传感器输出的模拟信号比较微弱,因此必须通过一个模拟放大电路对其进行放大,才能满足A/D转 换器对输入信号电平的要求。本设计米用运算放大器NE5534对传感器输出的电压信号进行放大。由于传感器 的输出电压信号范 >>
  • 来源:www.ppzhan.com/tech_news/detail/34176.html
  • 《基于AT89S52单片机的多功能电子温度计的设计.doc》可免费在线阅读全文,此文共33页。关于《基于AT89S52单片机的多功能电子温度计的设计(最终版)》的详细内容如下: 1、基于AT89S52单片机的多功能电子温度计的设计(最终版)(资料4)内容详情:用表电压档测量各三端稳压管输出的电压值是否正常。测试相关测试点,三路电压正常。电源设计成功。(B)温度采集模块的测试:调节温度变化,测试点的电压值是否有相对应的改变。当度变化时,测试点的电压与温度之间的线性关系比较好,如表所示,达到设计要求。(C)A
  • 《基于AT89S52单片机的多功能电子温度计的设计.doc》可免费在线阅读全文,此文共33页。关于《基于AT89S52单片机的多功能电子温度计的设计(最终版)》的详细内容如下: 1、基于AT89S52单片机的多功能电子温度计的设计(最终版)(资料4)内容详情:用表电压档测量各三端稳压管输出的电压值是否正常。测试相关测试点,三路电压正常。电源设计成功。(B)温度采集模块的测试:调节温度变化,测试点的电压值是否有相对应的改变。当度变化时,测试点的电压与温度之间的线性关系比较好,如表所示,达到设计要求。(C)A >>
