• 各脚功能: 5脚:振荡启动电压输入,220V整流滤波成300V后经大阻值电阻限流降压电阻加到此脚。供IC内部的恒流源电路为IC供电,以进行开关电源的启动振荡。因为串联的限流电阻阻值大使此启动电路供给的电能很小,仅能维持芯片振荡1秒左右,如果芯片2脚不能得到来自外部电路更大的电能供电,仅凭5输入的启动电压,IC会处在微弱的间歇振荡状态。正常工作时,实测5脚电压320V。 2脚:在开关电源没有启动工作前,5脚进入芯片的启动电压,经IC内部的恒流源-------开关后,在IC内部加到2脚内部的振荡电路,开关电
  • 各脚功能: 5脚:振荡启动电压输入,220V整流滤波成300V后经大阻值电阻限流降压电阻加到此脚。供IC内部的恒流源电路为IC供电,以进行开关电源的启动振荡。因为串联的限流电阻阻值大使此启动电路供给的电能很小,仅能维持芯片振荡1秒左右,如果芯片2脚不能得到来自外部电路更大的电能供电,仅凭5输入的启动电压,IC会处在微弱的间歇振荡状态。正常工作时,实测5脚电压320V。 2脚:在开关电源没有启动工作前,5脚进入芯片的启动电压,经IC内部的恒流源-------开关后,在IC内部加到2脚内部的振荡电路,开关电 >>
  • 来源:wwwcnnjdwxcnncc.51zs.net.cn/article-478-1.html
  •  该电源板待机电路采用小功率开关电源芯片FSQ510,如下图所示。FSQ510内置700V的高反压MOSFET管、脉宽调控电路和软启动电路,具有过载、过热保护及欠压锁定(UVLO)功能,并采用先进的触发模式,以降低待机功耗。      AC220V市电经全桥D1整流后得到320V的直流电压VAC,再经过DB1、DB2及CB1整流滤波后,通过电阻RB1~RB3加到待机开关电源芯片UB1脚,通过内部启动电路给脚外接电容CB4充电,当CB4两端电压达到vCC启动电压阈值时,UB1进入正常工作状态,开关变压器T
  •  该电源板待机电路采用小功率开关电源芯片FSQ510,如下图所示。FSQ510内置700V的高反压MOSFET管、脉宽调控电路和软启动电路,具有过载、过热保护及欠压锁定(UVLO)功能,并采用先进的触发模式,以降低待机功耗。      AC220V市电经全桥D1整流后得到320V的直流电压VAC,再经过DB1、DB2及CB1整流滤波后,通过电阻RB1~RB3加到待机开关电源芯片UB1脚,通过内部启动电路给脚外接电容CB4充电,当CB4两端电压达到vCC启动电压阈值时,UB1进入正常工作状态,开关变压器T >>
  • 来源:www.bjjdwx.com/article-8330-3.html
  • 26寸4U灯管背光高压电源板通用代换品牌机连接图示例大集合 740)this.width=740" border=undefined onmousewheel="return zoom_img(event,this)"> 在您购买此板收到货时,请不要心急. 快速检测板卡上机好坏:先单独测试高压电源板好坏,直接上机检测 实现无损测试方法如下: 使用连接线连接,不打螺丝不损伤全新板卡.
  • 26寸4U灯管背光高压电源板通用代换品牌机连接图示例大集合 740)this.width=740" border=undefined onmousewheel="return zoom_img(event,this)"> 在您购买此板收到货时,请不要心急. 快速检测板卡上机好坏:先单独测试高压电源板好坏,直接上机检测 实现无损测试方法如下: 使用连接线连接,不打螺丝不损伤全新板卡. >>
  • 来源:js.lcdwxw.cn/Article_Show.asp?ArticleID=579
  • 蓝色LED背光供电简便,既可直流供电,又可脉冲供电,单位体积很小,在很多场合明显是优点,色彩纯厚——由半导体PN结自身产生色彩,纯正,浓厚;轻质结构——节材,节约费用,使用寿命可达10万小时且色彩丰富多样,坚固耐用给人以温暖、健康、舒适的感觉。
  • 蓝色LED背光供电简便,既可直流供电,又可脉冲供电,单位体积很小,在很多场合明显是优点,色彩纯厚——由半导体PN结自身产生色彩,纯正,浓厚;轻质结构——节材,节约费用,使用寿命可达10万小时且色彩丰富多样,坚固耐用给人以温暖、健康、舒适的感觉。 >>
  • 来源:www.jinjiade.cn/_d275830602.htm
  • 该板的背光电路由LELC2010M(N803)、V712、L701、VD835/836、C7171718、V713等元件组成,如下图所示。将开关电源输出的36V电压提升,为LED背光灯串供电,并对LED背党灯串电流进行控制和调整。   1 启动升压过程   二次开机后电源板输出的36V电压经储能电感L701加到升压开关管V712的D极,主板发出的背光开启信号BL-SW和亮度BRI信号同时送到背光电路中,BL-SW信号使开/关机控制管V717、V718导通,输出12VCC电压为N803及其外部电路供电,背光
  • 该板的背光电路由LELC2010M(N803)、V712、L701、VD835/836、C7171718、V713等元件组成,如下图所示。将开关电源输出的36V电压提升,为LED背光灯串供电,并对LED背党灯串电流进行控制和调整。   1 启动升压过程   二次开机后电源板输出的36V电压经储能电感L701加到升压开关管V712的D极,主板发出的背光开启信号BL-SW和亮度BRI信号同时送到背光电路中,BL-SW信号使开/关机控制管V717、V718导通,输出12VCC电压为N803及其外部电路供电,背光 >>
  • 来源:www.bjjdwx.com/article-8057-1.html
  • 在上图中输出的+5V_MST、+3.3VA和VDDC电压是不是不经过其他电路就直接加到相关放大器、主芯片或输出接口电路上,作为这些电路的工作电压呢?这不一定。 下图为与+5V_MST有关的电路。在下图中,+5V_MST电压加在外部设备识别地址存储器Ull和总线数据写入接口上,作为外部数据写入设备和存储器的工作电压。
  • 在上图中输出的+5V_MST、+3.3VA和VDDC电压是不是不经过其他电路就直接加到相关放大器、主芯片或输出接口电路上,作为这些电路的工作电压呢?这不一定。 下图为与+5V_MST有关的电路。在下图中,+5V_MST电压加在外部设备识别地址存储器Ull和总线数据写入接口上,作为外部数据写入设备和存储器的工作电压。 >>
  • 来源:www.elecfans.com/article/88/131/pctv/2018/20180312645944_2.html
  •   安康上门修电视机电话:18590930558;专业液晶电视机、LED电视、3D电视、CRT电视维修,夏普、索尼、松下、日立、东芝、飞利浦、三洋、先锋、LG、三星、TCL、创维、康佳、海尔、海信、厦华、长虹、上广电、熊猫等品牌电视机。1.屏幕故障(屏裂,屏暗,屏污,屏模糊,闪屏,花屏,黑屏,红屏,白屏,黄屏等);2.
  •   安康上门修电视机电话:18590930558;专业液晶电视机、LED电视、3D电视、CRT电视维修,夏普、索尼、松下、日立、东芝、飞利浦、三洋、先锋、LG、三星、TCL、创维、康佳、海尔、海信、厦华、长虹、上广电、熊猫等品牌电视机。1.屏幕故障(屏裂,屏暗,屏污,屏模糊,闪屏,花屏,黑屏,红屏,白屏,黄屏等);2. >>
  • 来源:ankang.qd8.com.cn/jiadianweixiu/xinxi21_49978975.html
  • 深圳冠名威科技有限公司:是一家致力于设计,研发 生产 电源专业生产工厂。可以根据客户需求定做各种规格电源适配器 LED恒流电源公司奉行品质第一,顾客至上一、产品特点 1.输入电压范围宽,100-240V,符合全球使用标准 2. 采用OB绿色电源IC方案,低功耗设计,效率在83%以上,静态功耗极小,发热量低, 满负荷高温烧机,100%经4小时严格老化测试, 恒压恒流测试,不良率低,质量保证 3.
  • 深圳冠名威科技有限公司:是一家致力于设计,研发 生产 电源专业生产工厂。可以根据客户需求定做各种规格电源适配器 LED恒流电源公司奉行品质第一,顾客至上一、产品特点 1.输入电压范围宽,100-240V,符合全球使用标准 2. 采用OB绿色电源IC方案,低功耗设计,效率在83%以上,静态功耗极小,发热量低, 满负荷高温烧机,100%经4小时严格老化测试, 恒压恒流测试,不良率低,质量保证 3. >>
  • 来源:www.qqma.com/product/37678943.html
  • 现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。正常的开机流程是:开机后液晶屏幕先初始化,进入工作状态,而后背光电路工作。背光电路的工作状态直接关系到整个显示屏的图像优劣。由于目前液晶彩电追求超薄、轻量化,且整机电路结构紧凑;故必然造成种种不利的机内环境因素,因此背光电路故障在液晶彩电中占的比重很大。 液晶彩电的背光板是位于液晶屏背后的,称为背光模板。整个模板的电路构成框图如图所示。类似于常见的高压发生器电路。其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件,和普通目光灯管类似,更像广告牌
  • 现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。正常的开机流程是:开机后液晶屏幕先初始化,进入工作状态,而后背光电路工作。背光电路的工作状态直接关系到整个显示屏的图像优劣。由于目前液晶彩电追求超薄、轻量化,且整机电路结构紧凑;故必然造成种种不利的机内环境因素,因此背光电路故障在液晶彩电中占的比重很大。 液晶彩电的背光板是位于液晶屏背后的,称为背光模板。整个模板的电路构成框图如图所示。类似于常见的高压发生器电路。其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件,和普通目光灯管类似,更像广告牌 >>
  • 来源:www.pgdiy.com/decoration_zarticle/id/33327.html
  • 图4 PFC开关电源部分;在整流元件和滤波电容之间起到隔离作用,并输出380V正电源(B+PFC),向主电源、待机电源提供总供B+供电。输出功率大于200W。 PWM开关电源部分;采用了双管正激励功率输出,两只功率输出管串联连接,既解决了大功率输出问题,又解决了耐压问题。 图3是一般开关电源的等效电路图,图4是具有PFC功能的开关电源等效电路图。可以看出在图2的一般常规开关电源的整流元件和滤波电容之间增加一并联的开关电源(图3 PFC处理部分),就成为图3具有PFC功能的开关电源。 工作原理是; 220
  • 图4 PFC开关电源部分;在整流元件和滤波电容之间起到隔离作用,并输出380V正电源(B+PFC),向主电源、待机电源提供总供B+供电。输出功率大于200W。 PWM开关电源部分;采用了双管正激励功率输出,两只功率输出管串联连接,既解决了大功率输出问题,又解决了耐压问题。 图3是一般开关电源的等效电路图,图4是具有PFC功能的开关电源等效电路图。可以看出在图2的一般常规开关电源的整流元件和滤波电容之间增加一并联的开关电源(图3 PFC处理部分),就成为图3具有PFC功能的开关电源。 工作原理是; 220 >>
  • 来源:www.020883.com/news/show-34580.html
  •   此机主电源工干后,12V电压经度过R636、R637加以到LED驱触动把持块U601(MAP3204T)的电源端脚丫儿子,如次图所示。40V递送给升压电路,主板上MCU递送出产的明度调理记号P-DIM、背光点明记号BL ON区别经度过R612 、R604递送到U601明度把持端脚丫儿子、背光使能端脚丫儿子,U601外面部的振荡电路末了尾工干,20脚丫儿子输入开关鼓励脉冲记号,由R613递送到升压开关管Q602 (AP9997)的栅极,使Q602工干于开关样儿子。在开关管截止瞬间,储能电感L608感
  •   此机主电源工干后,12V电压经度过R636、R637加以到LED驱触动把持块U601(MAP3204T)的电源端脚丫儿子,如次图所示。40V递送给升压电路,主板上MCU递送出产的明度调理记号P-DIM、背光点明记号BL ON区别经度过R612 、R604递送到U601明度把持端脚丫儿子、背光使能端脚丫儿子,U601外面部的振荡电路末了尾工干,20脚丫儿子输入开关鼓励脉冲记号,由R613递送到升压开关管Q602 (AP9997)的栅极,使Q602工干于开关样儿子。在开关管截止瞬间,储能电感L608感 >>
  • 来源:www.yakunyl.com/a/shabatiyuapp/20180923/2770.html
  • 产品特色:LED背光源、智能背光调节、支持720P RM/RMVB及1080P H.264格式影片播放、酷K功 能、最佳观看距离 2.5米 产品介绍:   创维37E61HR液晶电视配备了LED背光源,改变了传统CCFL背光源色彩不纯、色域覆盖率不高的缺陷,在色彩表现上更加自然。还内置双屏智慧芯数字处理芯片,根据环境光亮度及图像输入信号的明暗变化,通过控制液晶背光源亮度及芯片的补偿处理以提升液晶电视画质。   创维37E61HR液晶电视拥有网络接口,可以实现在线观看影视等视频资源。此外,基于基于UPnP协
  • 产品特色:LED背光源、智能背光调节、支持720P RM/RMVB及1080P H.264格式影片播放、酷K功 能、最佳观看距离 2.5米 产品介绍:   创维37E61HR液晶电视配备了LED背光源,改变了传统CCFL背光源色彩不纯、色域覆盖率不高的缺陷,在色彩表现上更加自然。还内置双屏智慧芯数字处理芯片,根据环境光亮度及图像输入信号的明暗变化,通过控制液晶背光源亮度及芯片的补偿处理以提升液晶电视画质。   创维37E61HR液晶电视拥有网络接口,可以实现在线观看影视等视频资源。此外,基于基于UPnP协 >>
  • 来源:tv.ea3w.com/picnews/127/1278554_6.html
  • 海尔采用集成块OZ964芯片的背光驱动有奇美屏,AU屏,LG背光电源整合屏;下面以奇美37寸为例 屏型号;V370B1-L04; 背光版号;VIT70076.20 背光外观;  故障现象;屏不亮,伴音正常 故障分析;液晶电视是被动发光,屏不亮,证明背光灯不亮,因V370B1-L03背光驱动的振荡是采用微科OZ964芯片,内部有振荡,亮度调整,过流,过压保护等,OZ964亮度调整有模拟直流电压和脉冲电压调整,因背光灯不亮首先测量到背光板电压,+B;24V,背光控制电压3.
  • 海尔采用集成块OZ964芯片的背光驱动有奇美屏,AU屏,LG背光电源整合屏;下面以奇美37寸为例 屏型号;V370B1-L04; 背光版号;VIT70076.20 背光外观; 故障现象;屏不亮,伴音正常 故障分析;液晶电视是被动发光,屏不亮,证明背光灯不亮,因V370B1-L03背光驱动的振荡是采用微科OZ964芯片,内部有振荡,亮度调整,过流,过压保护等,OZ964亮度调整有模拟直流电压和脉冲电压调整,因背光灯不亮首先测量到背光板电压,+B;24V,背光控制电压3. >>
  • 来源:www.wx66.com.cn/showinfo-8-582-0.html

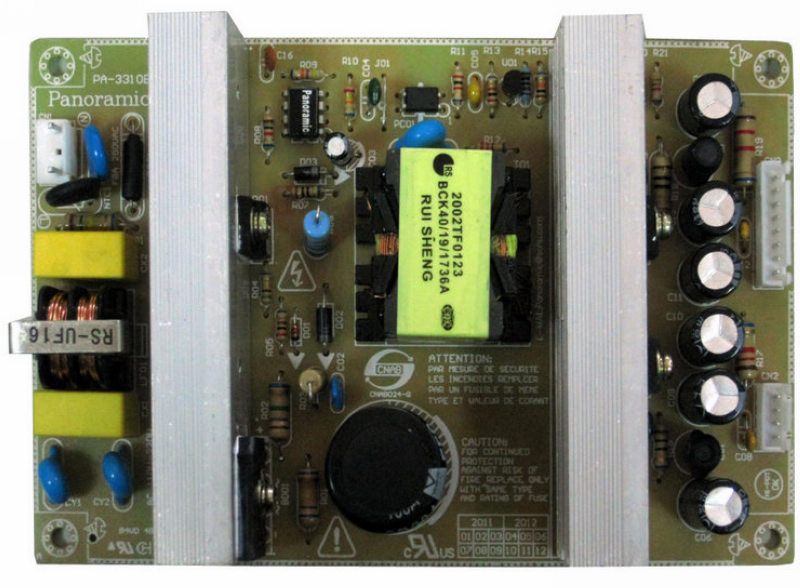

  • 液晶电视电源板 高清液晶电视通用 PA-3310B 型号 参数 min type max unit 输入电压 100 220 265 Vac 交流输入频率 47 50 63 Hz 输入电流3 A PA-3310B 12V 输出电压 11.5 12 12.5 Vdc 输出电流4 A 纹波和噪声120 mV 24V 输出电压 23 24 25 Vdc 输出电流5 A 纹波和噪声240 mV 保护: 输出过压 输出过流 输出短路 过热 保护 保护 保护 关机保护 尺寸: 长*宽*高:153*99*33(mm)
  • 液晶电视电源板 高清液晶电视通用 PA-3310B 型号 参数 min type max unit 输入电压 100 220 265 Vac 交流输入频率 47 50 63 Hz 输入电流3 A PA-3310B 12V 输出电压 11.5 12 12.5 Vdc 输出电流4 A 纹波和噪声120 mV 24V 输出电压 23 24 25 Vdc 输出电流5 A 纹波和噪声240 mV 保护: 输出过压 输出过流 输出短路 过热 保护 保护 保护 关机保护 尺寸: 长*宽*高:153*99*33(mm) >>
  • 来源:www.cn5135.com/Product/ShowBigImage-534329.html
  • 索尼今天在其总部发布了最新EX700系列Bravia纤薄LED背光液晶电视,最大52寸,电视厚度只有2.2cm。 Bravia EX700 LED系列背光电视采用全高清液晶面板,MotionFlow 120Hz双倍速驱动,并搭载了第三代Bravia Engine图像引擎,支持24P真实电影播放模式,内置传感器,用户离开后将自动关闭(可自定义5-60分钟)。 此次新发布的液晶电视分为32寸(KDL-32EX700)、40寸(KDL-40EX700)、46(KDL-46EX700)、52寸(KDL-52EX7
  • 索尼今天在其总部发布了最新EX700系列Bravia纤薄LED背光液晶电视,最大52寸,电视厚度只有2.2cm。 Bravia EX700 LED系列背光电视采用全高清液晶面板,MotionFlow 120Hz双倍速驱动,并搭载了第三代Bravia Engine图像引擎,支持24P真实电影播放模式,内置传感器,用户离开后将自动关闭(可自定义5-60分钟)。 此次新发布的液晶电视分为32寸(KDL-32EX700)、40寸(KDL-40EX700)、46(KDL-46EX700)、52寸(KDL-52EX7 >>
  • 来源:news.mydrivers.com/1/154/154591.htm
  • 海信TLM37V68 (5)液晶彩电采用的电源板编号为RSAG7. 820. 1731,编号简称1731,该电源板将电源电路和高压板电路合二为一,主要由PFC电路、开关电源和背光灯驱动电路三大部分组成。PFC电路主要由集成 块MC33262及其外围电路组成;开关电源主要由集成块OB2269CA及其外围电路组成;背光灯驱动电路主要由集成块OZ9938及其外围电路组成。 一、电源电路工作原理 海信TLM37 V68 (5)液晶彩电1731电源+高压二合一板实物图解如图5-19所示。它由开关电源和背光灯高压板两
  • 海信TLM37V68 (5)液晶彩电采用的电源板编号为RSAG7. 820. 1731,编号简称1731,该电源板将电源电路和高压板电路合二为一,主要由PFC电路、开关电源和背光灯驱动电路三大部分组成。PFC电路主要由集成 块MC33262及其外围电路组成;开关电源主要由集成块OB2269CA及其外围电路组成;背光灯驱动电路主要由集成块OZ9938及其外围电路组成。 一、电源电路工作原理 海信TLM37 V68 (5)液晶彩电1731电源+高压二合一板实物图解如图5-19所示。它由开关电源和背光灯高压板两 >>
  • 来源:www.wx66.com.cn/showinfo-6-329-0.html
  • 注:(本电路原理分析资料适用海信32寸液晶以上机型) 海信TLM系列大屏幕液晶电视机为了保证整机具有国际上规定的电磁兼容(EMC)、电磁干扰(EMI)指标,采用了具有PFC(功率因素校正)功能的先进的开关电源电路,彻底的解决了长期以来,因开关电源的电流波形畸而产生的电磁干扰、电磁兼容及电源线路供电效率低下的问题。另外在设计电路时考虑到电源的高效率,采用了性能优秀的大功率场效应管(MOSFET)作为开关元件,所以其开关性能、功耗、效率非常好。下面以海信TLM-3277液晶电视开关电源为例进行分析,由于开关电
  • 注:(本电路原理分析资料适用海信32寸液晶以上机型) 海信TLM系列大屏幕液晶电视机为了保证整机具有国际上规定的电磁兼容(EMC)、电磁干扰(EMI)指标,采用了具有PFC(功率因素校正)功能的先进的开关电源电路,彻底的解决了长期以来,因开关电源的电流波形畸而产生的电磁干扰、电磁兼容及电源线路供电效率低下的问题。另外在设计电路时考虑到电源的高效率,采用了性能优秀的大功率场效应管(MOSFET)作为开关元件,所以其开关性能、功耗、效率非常好。下面以海信TLM-3277液晶电视开关电源为例进行分析,由于开关电 >>
