如何用整流桥替换AC220V变成DC390V整流二极管电路?计算电路中参数其实是有公式的,当然,这就需要对二极管有一定的认识。  桥式整流电路:Uo = 0.9Ui = 198(V) 带电容滤波且滤波电容足够大的话:Uo = 2Ui  311(V) 也就是说:LZ若只通过整流桥将AC220V变成直流的话,输出电压只可能在198~311之间。 若要达到LZ的目的,通常采用两种办法:一是升压变压器提高输入电压(最低至390/2  276V);二是先整流再用开关电源电路升高至390V。  整流桥替换二极管的电路

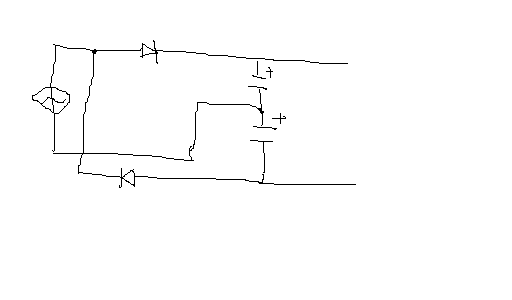

如何用整流桥替换AC220V变成DC390V整流二极管电路?计算电路中参数其实是有公式的,当然,这就需要对二极管有一定的认识。 桥式整流电路:Uo = 0.9Ui = 198(V) 带电容滤波且滤波电容足够大的话:Uo = 2Ui 311(V) 也就是说:LZ若只通过整流桥将AC220V变成直流的话,输出电压只可能在198~311之间。 若要达到LZ的目的,通常采用两种办法:一是升压变压器提高输入电压(最低至390/2 276V);二是先整流再用开关电源电路升高至390V。 整流桥替换二极管的电路 | 宽512x300高 | 显示比例:100% | 查看原图 | 图片来源:www.szchenda.com
