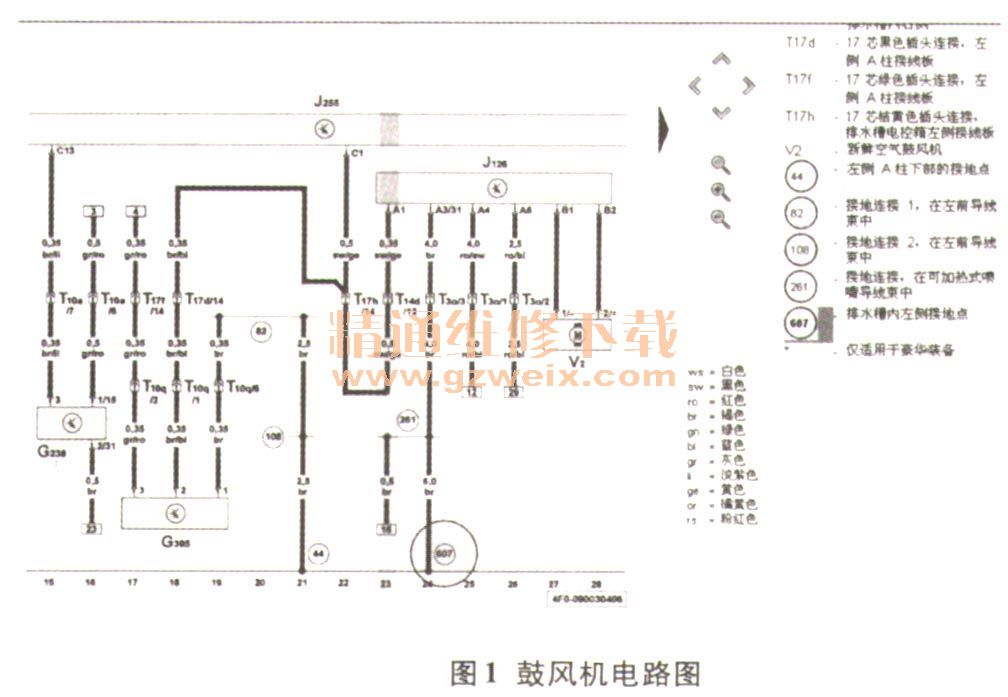

2.4L轿车。用户反映:该车鼓风机有时不转。 故障诊断: (1)用VAS5052检查08中有故障码:00256 002制冷剂压力/温度传感器G395下限达不到;01844 004新鲜空气鼓风机控制单元J126没有信号/不通信偶尔发生的;02071012局域数据总线电气故障。 (2)用功能测试检查诊断,有时无风:未发现故障。检查LIN线,没问题。试更换鼓风机控制单元、空调控制单元,故障未排除。检查电路,电路图如图1所示,发现鼓风机搭铁线螺帽松,如图2所示。   故障解决:处理导线连接铜片上的氧化层重新连接,

2.4L轿车。用户反映:该车鼓风机有时不转。 故障诊断: (1)用VAS5052检查08中有故障码:00256 002制冷剂压力/温度传感器G395下限达不到;01844 004新鲜空气鼓风机控制单元J126没有信号/不通信偶尔发生的;02071012局域数据总线电气故障。 (2)用功能测试检查诊断,有时无风:未发现故障。检查LIN线,没问题。试更换鼓风机控制单元、空调控制单元,故障未排除。检查电路,电路图如图1所示,发现鼓风机搭铁线螺帽松,如图2所示。 故障解决:处理导线连接铜片上的氧化层重新连接, | 宽1008x697高 | 显示比例:95% | 查看原图 | 图片来源:www.gzweix.com
