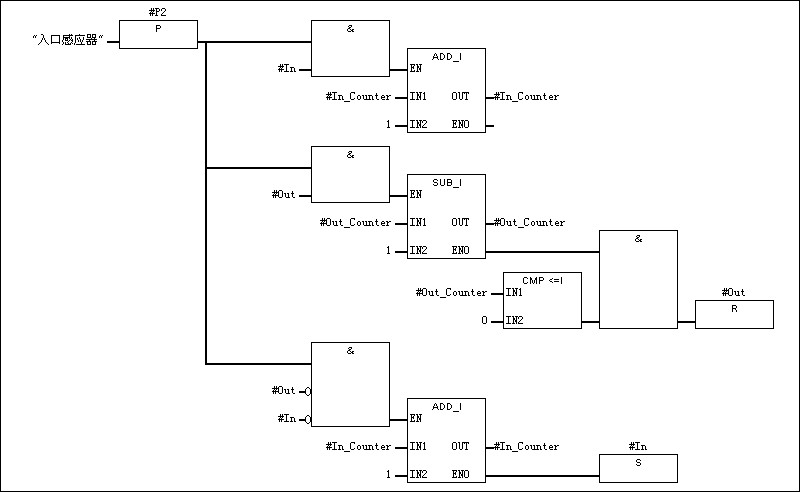

我个人认为:用两个计数器程序结构比较清晰,逻辑也相对简单!我的程序思路是这样的:首先判断车辆进车库和出车库哪个优先;谁先碰到地感应传感器谁就优先,就如抢答器一样的工作原理。比如当前是进车库优先,当车辆在地上出入口被检查到,计数器+1,当车辆在地下出入口被检查到,那么计数器-1,可以满足车辆连续进入车库,当计数器值等于0时,表示这段时间车辆进库结束。车辆出库与车辆出库过程原理一样!下面我也写了点代码,估计不是最简单的,望东方版主和大家多指正! A I 0.
