lnk616-5w通用输入电源电路图

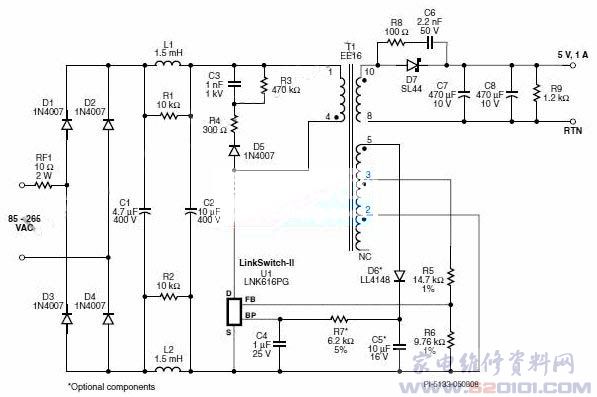

下图所示为一个5 W通用输入电源的电路图,该设计采用了Power Integrations的LinkSwitch-II系列产品LNK-616PG。本设计适用于手机充电器、USB充电器或任何需要5V电压1A电流要求的应用。   在本设计中,二极管D1到D4对AC输入进行整流。电容C1和C2对经整流的AC进行滤波。电感L1和L2以及电容C1和C2组成一个型滤波器,对差模传导EMI噪声进行衰减。这些与Power Integrations的变压器E-sheild技术相结合,使本设计能以充足的裕量轻松满足EN550
