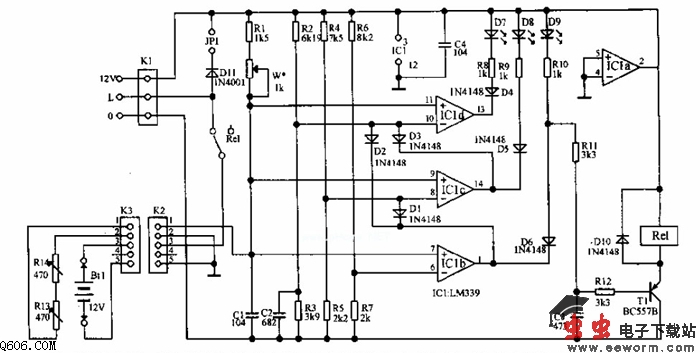

快充型充电器 充电器通过K1的L端、继电器接触点Rel和K2-K3的3脚向电池Btl充电,继电器起通断充电电流的作用。两只串联的NTC(负温度系数)电阻R13、R14用来检测电池的温度,它们的输出电压通过K3-K2电缆与比较器IC1b~IC1d的基准电平作比较。当电池温度升到25度以上时,IC1d输出低电平,绿色发光二极管D7点亮,表示电池温度正常。当温度达到38度时,IC1c输出低电平,黄色发光二极管D8点亮,表示电池已充满。 当温度达到45度时,IC1b输出低电平,红色发光二极管D9点亮,T1导通,继
