驱动lsi的电路图,它也是松下电器开发的ccd mn39620与 内建tg,vd的nn

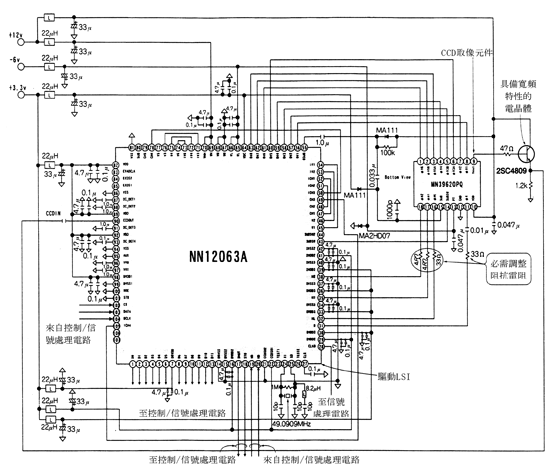

一般而言直接使用廠商推薦的驅動電路,大致上都可以獲得預期的效果,不過由於基板的阻抗(impedance)與導線圖案(pattern)差異,使用者往往需要調整阻抗定數、脈衝位相、驅動能力,尤其是高速脈衝的脈衝位相,必需透過TG進行數ns Level精密微調。例如(圖十八)的H damping阻抗,分別是H1、H5=4.

一般而言直接使用廠商推薦的驅動電路,大致上都可以獲得預期的效果,不過由於基板的阻抗(impedance)與導線圖案(pattern)差異,使用者往往需要調整阻抗定數、脈衝位相、驅動能力,尤其是高速脈衝的脈衝位相,必需透過TG進行數ns Level精密微調。例如(圖十八)的H damping阻抗,分別是H1、H5=4. | 宽550x469高 | 显示比例:100% | 查看原图 | 图片来源:www.ctimes.com.tw
