基础电路 > 低频—高频滤波器电路图 图a电路由两部分串接的rc滤波

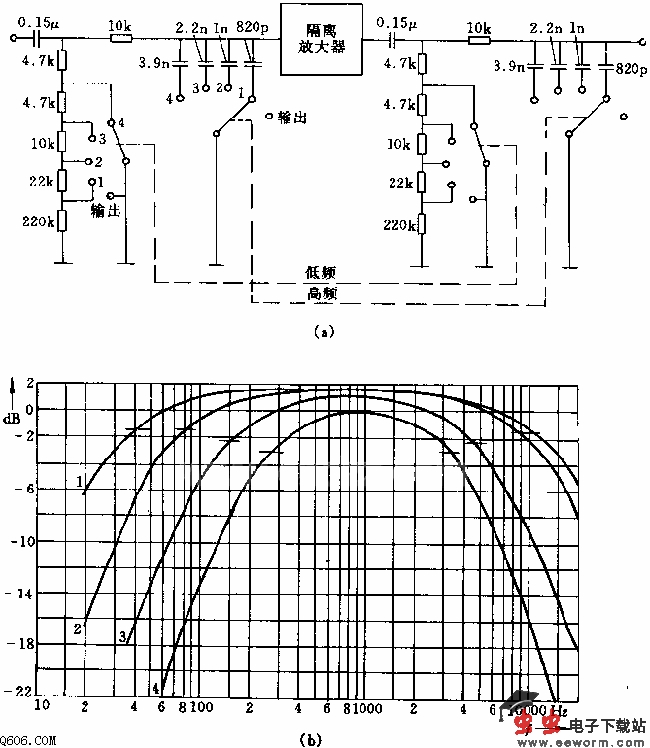

图a电路由两部分串接的RC滤波器组成,中间接入隔离放大器(如射极跟随器)。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线,如图b所示。图中频率下限和上限: 线1:fu=40Hz,f0=11kHz;线2:fu=80Hz,f0=9kHz;线3:fu=160Hz,f0=4.5kHz;线4:fu=270Hz,f0=3.2kHz。由此可选择下面的频率范围:fu=40Hz,80Hz,160Hz,270Hz f0=11kHz,9kHz,4.

图a电路由两部分串接的RC滤波器组成,中间接入隔离放大器(如射极跟随器)。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线,如图b所示。图中频率下限和上限: 线1:fu=40Hz,f0=11kHz;线2:fu=80Hz,f0=9kHz;线3:fu=160Hz,f0=4.5kHz;线4:fu=270Hz,f0=3.2kHz。由此可选择下面的频率范围:fu=40Hz,80Hz,160Hz,270Hz f0=11kHz,9kHz,4. | 宽650x748高 | 显示比例:100% | 查看原图 | 图片来源:www.eeworm.com
