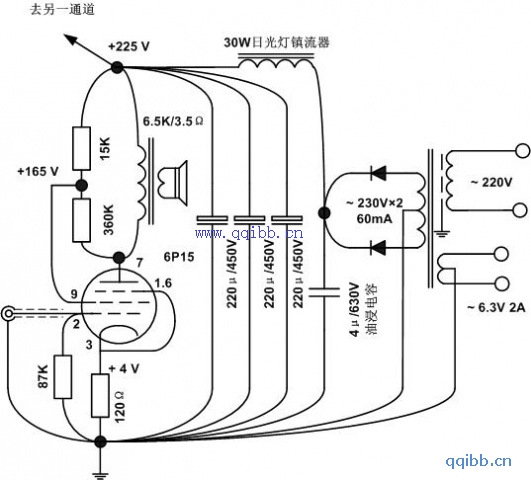

  称之为得意之作,其并不是什么宏篇巨著,也没有重大发明,仅是一台6P15单灯小功放而已。 该机原理图见图一。 得意之处在其巧妙:将15K和360K电阻串联,并联在输出变压器初级两端,中间连接处接帘栅极。因15K电阻的直流降压作用,使6P15得到合适的帘栅电压(160V左右);同时15K电阻的音频分压,形成4%的帘栅极负反馈,一举两得,巧妙的的实现了超线性电路功率放大功能。使得该电路具有五极管的放大倍数、三极管的音质,从而实现了单管便可作成小功放的理想。 因6P15阴极电阻只有120,负反馈作用不大,
